Bærbar køler til vakuumformningsmaskine
  • Bærbar køler til vakuumformningsmaskineBærbar køler til vakuumformningsmaskine
  • Bærbar køler til vakuumformningsmaskineBærbar køler til vakuumformningsmaskine
  • Bærbar køler til vakuumformningsmaskineBærbar køler til vakuumformningsmaskine

Bærbar køler til vakuumformningsmaskine

Tongwei can design and supply a premium quality portable chiller, which can be installed to cut down the excessive heat in various industries, including plastic industries, injection molding, extrusion, thermoplastics, metal industries, and vacuum forming processes.We offer a wide range of cooling capacities from 2KW to 200KW portable chiller for vacuum forming machine with environmental friendly R134A, R407C and R410A Kølemiddelindstillinger. Alle vores chiller-systemer er med CE-certificering og 12 måneders garanti, ethvert problem forårsaget af defekter af køleren selv, service tilbydes indtil problemet inden for garanti.Tongwei kan give pålidelig kvalitet af kølerprodukt, konkurrencedygtig pris og hurtig levering, der har komplette modeller færdige aktier på lageret. Vi ser frem til at blive dit langvarige bærbare bærbare priser i Kina.

Send forespørgsel

Produkt beskrivelse


Bærbar køler til vakuumformningsmaskine

Bærbar køler til vakuumformningsmaskine kalder også vakuumformende køler eller vakuumdannende kølesystem, som specielt designet kølemaskine, der bruges til at producere en køleeffekt ved at frigive varme fra vakuumformningsprocessen.


Vakuum, der danner kølere, fungerer ved at cirkulere kølevæske gennem den kolde side af procesvandssystemet, fjerne overskydende varme fra formen og overføre varmen til det omgivende miljø. Når det kommer til at afkøle din vakuumdannende proces, skal kvalitet og pålidelighed være dine øverste overvejelser, når du vælger det rigtige vakuum, der danner chiller.


Portable chillers for vacuum forming machine designed and manufactured by Tongwei are made of scroll/screw compressor, air/water-cooled condenser, stainless steel coil in water tank evaporator (shell and tube for option, power reverse phase, microprocessor, water pump, and protecting devices, etc.We can provide 1HP to 60HP vacuum forming chiller on air cooled and water cooled as your request, they are easily to install Og brug, vores kølere leveres med en bred vifte af køletemperaturer fra 5 ℃ til 25 ℃.


Som en professionel vakuum, der danner kølerproducent og udbyder, har Tongwei eksporteret tusinder af vandkøle af høj kvalitet og bærbare kølere til Filippinerne, Australien, New Zealand, Malaysia, Singapore, Indonesien, Chile, Mexico, Brasilien, Argentina, Colombia, Sydafrika, Nigeria, Saudi Arabia, Dubai, Spanien, Usde, osv. Ev. Chiller afkølingsløsning til alle dine plastmaskiner,Kontakt osI dag for at få alle disse store fordele med dit industrielle bærbare vakuum, der danner køler. Vores erfarne ingeniør- og salgspersoner vil hjælpe dig med at bestemme kølerstørrelsen, kølekapaciteten og konfiguration af en ordentlig køler til at opfylde dine applikationskrav. Vi ser frem til at arbejde sammen med dig.

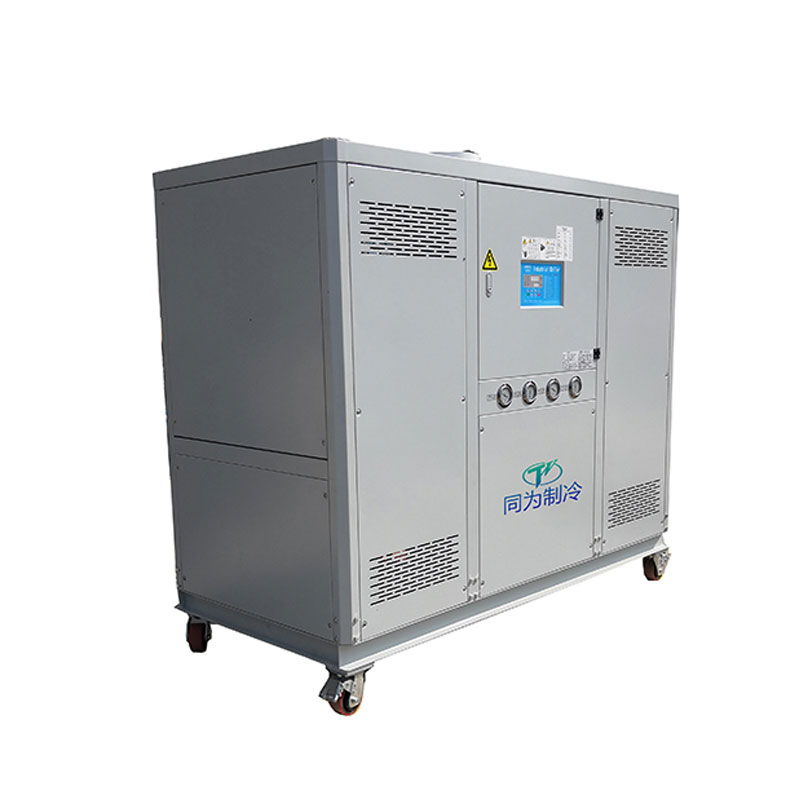

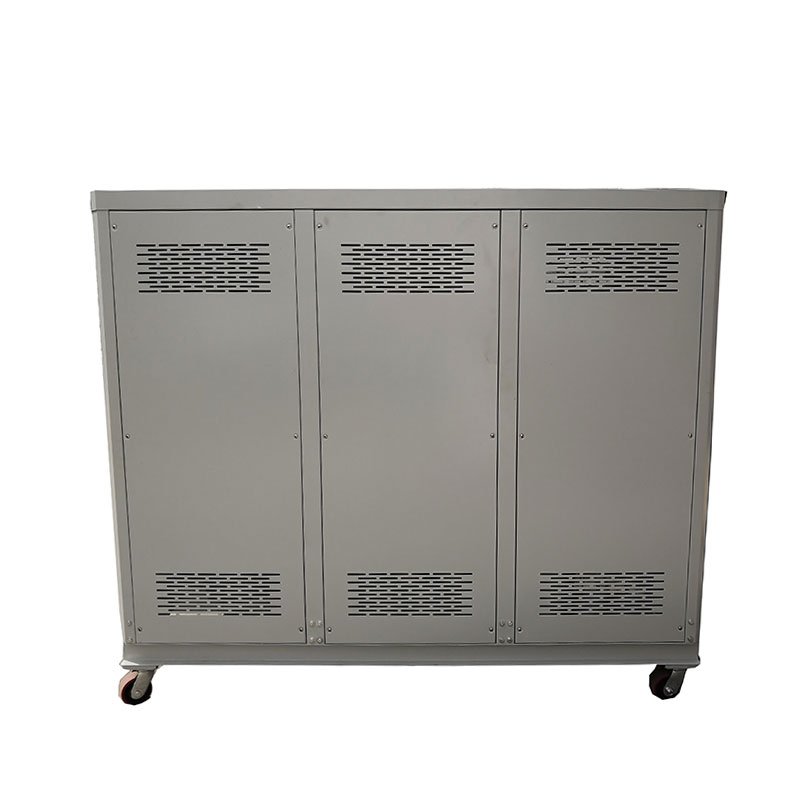

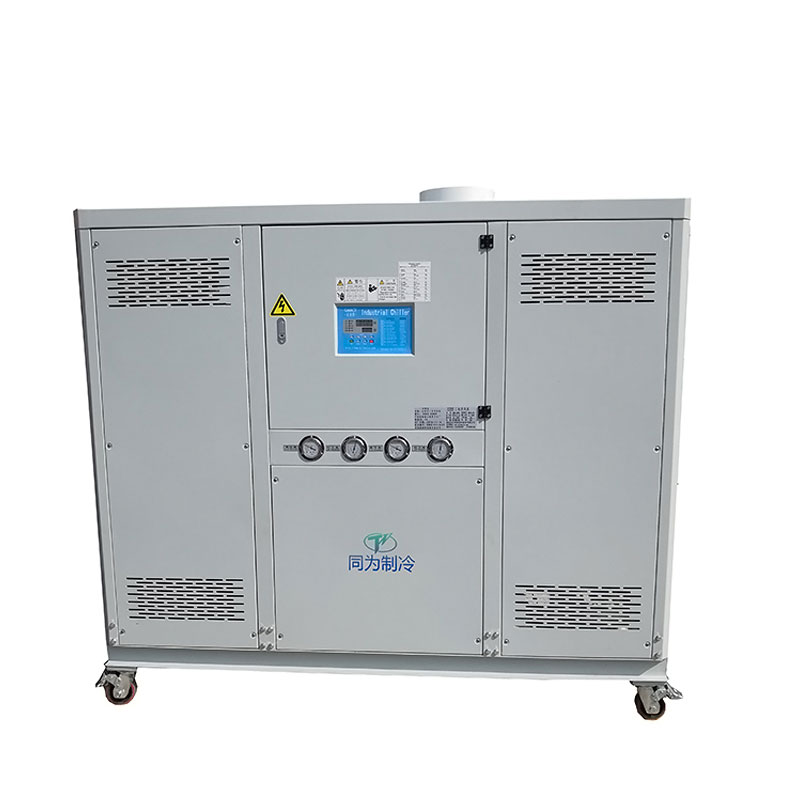

Vandkølet bærbar køler


Bærbar vandkølet kølereknisk specifikation

TW-W-serien bærbar vandkølet kølig teknisk parametre
                                 Modelartikel TW-3W TW-4W TW-5W TW-6W TW-8WD Tw-10wd Tw-12wd Tw-15wd Tw-15wt TW-20WD
Afkøling
kapacitet
kcal/h
50Hz/60Hz
8170 11266 14018 16340 22532 28036 32680 43172 42140 56760
9804 13519 16822 19608 27038 33643 39216 51806 50568 68112
KW
50Hz/60Hz
9.5 13.1 16.3 19 26.2 32.6 38 50.2 49 66
11.4 15.72 19.56 22.8 31.44 39.12 45.6 60.24 58.8 79.2
Indgangseffekt KW 3.07 3.87 5.3 5.95 7.75 10.6 11.9 16.25 15.85 19.71
Max strøm A 7.5 9.4 12.9 14.4 18,8 25.7 28.9 39.4 38.2 47.8
strømkilde 3PH ~ 380V/415V ~ 50Hz/60Hz (3ph ~ 200V/220V ~ 50Hz/60Hz)
Kølemiddel Type  R22/R407C/134A/404A/410A
Kontrollere Kapillær/ekstern balance termisk ekspansionsventil
Kompressor Type Hermetisk rulle (stempel)
Power (KW) 2.7 3.5 4.55 5.2 3,5 × 2 4,55 × 2 5.2 × 2 7 × 2 4,55 × 3 8,96 × 2
Kondensator Type skal og rør
Kølevand
 Volumen (m3/h)
2.1 2.9 3.6 4.2 5.7 7.1 8.3 11 10.8 14.4
2.4 3.3 4.1 4.8 6.6 8.3 9.6 12.8 12.5 16.7
Rørforbindelse (tomme) 1 1/2 " 1 1/2 " 1 1/2 " 1 1/2 " 1 1/2 " 1 1/2 " 1 1/2 " 2 " 2 " 2 "
Fordamper Type Tank med Cooper Coil / Shell og Tube / Plate Heat Exchanger
Kølet vand
    volumen ((m3/h)
1.63 2.25 2.8 3.27 4.5 5.6 6.53 8.63 8.43 11.35
1.96 2.7 3.36 3.92 5.4 6.73 7.84 10.36 10.1 13.62
vandtank (l) 60 60 60 90 150 200 200 330 330 330
Rørforbindelse (tomme) 1 " 1 " 1 " 1 " 1-1/2 " 2 " 2 " 2 " 2 " 2 "
Vandpumpe Power (KW) 0.37 0.37 0.75 0.75 0.75 1.5 1.5 2.2 2.2 2.2
Max Lift (M) 22 22 30 30 25 25 25 28 28 28
Max Flow (M3) 5.4 5.4 8.1 8.1 8.1 13.5 13.5 25.2 25.2 25.2
Sikkerhedsenheder Kompressoroverophedningsbeskyttelse, overstrømsbeskyttelse, beskyttelse af høj og lav tryk, overtemperaturbeskyttelse, trafikbeskyttelse, fasesekvens/fasetabsbeskyttelse, beskyttelse på lavt niveau, beskyttelse mod frysning.
Dimension Længde (mm) 910 910 910 910 1250 1250 1250 1600 1600 1600
Bredde (mm) 480 480 480 480 680 680 680 750 750 750
Højde (mm) 1000 1000 1000 1000 1380 1380 1380 1600 1600 1600
Vægt Kg 125 135 160 180 230 260 330 420 420 460
Bemærkninger:
1. Ratet kølekapacitet er baseret på: Kølet vandindløb og udløbsvandtemperatur 12 ℃/ 7 ℃, kølevandindløbet og udløbstemperaturen 25 ℃/ 30 ℃
2.Skop af arbejde: Kølet vandtemperaturområde: 5 ℃ til 35 ℃; Kølet vandindløb og udløbstemperaturforskel: 3 ℃ til 8 ℃.
Kølevandstemperaturområde: 18 ℃ til 37 ℃; Kølevandsindløb og udløbstemperaturforskel: 3,5 ℃ til 10 ℃.


TW-W-serien bærbar vandkølet kølig teknisk parametre
                                      Modelartikel TW-20WF TW-25WD TW-25WF TW-30WD TW-30WT TW-40WD TW-40WF TW-50WD TW-50WF TW-60WD
Afkøling
kapacitet
kcal/h
50Hz/60Hz
56072 66048 65360 83420 85140 114036 113520 134504 132096 169764
67286 79258 78432 100104 102168 136843 136224 161405 158515 203717
KW
50Hz/60Hz
65.2 76.8 76 97 99 132.6 132 156.4 153.6 197.4
76.56 92.16 91.2 116.4 118.8 159.12 158.4 187.68 184.32 236.88
Indgangseffekt KW 20.4 23.8 23 30.99 30.63 41.31 39.59 52.7 48.7 59.3
Max strøm A 48.5 61.7 60 75.2 74.8 100.3 96.6 127.9 119.7 143.9
strømkilde 3PH ~ 380V/415V ~ 50Hz/60Hz (3ph ~ 200V/220V ~ 50Hz/60Hz)
Kølemiddel Type  R22/R407C/134A/404A/410A
Kontrollere Ekstern balance termisk ekspansionsventil
Kompressor Type  Hermetisk rulle (stempel)
Power (KW) 4,55 × 4 10,8 × 2 5.2 × 4 13.62 × 2 8,96 × 3 18,78 × 2 8,96 × 4 23,6 × 2 10,8 × 4 26,9 × 2
Kondensator Type skal og rør
Kølevand
 Volumen (m3/h)
14.4 17 16.7 21.4 21.7 29.3 28.9 35 33.9 43.2
16.6 19.6 19.3 24.7 25.1 33.8 34.4 40.4 39.1 50
Rørforbindelse (tomme) 2 " 2 " 2 1/2 " 2 1/2 " 2 1/2 " 3 " 3 " 3 " 3 " 4 "
Fordamper Type Tank med Cooper Coil / Shell og Tube / Plate Heat Exchanger
Kølet vand
    volumen ((m3/h)
11.21 13.21 13.1 16.68 17.02 22.8 22.7 26.9 26.41 33.95
13.45 15.85 15.68 20.02 20.43 27.36 27.24 32.27 31.7 40.73
vandtank (l) 330 350 350 450 450 580 580 620 620 620
Rørforbindelse (tomme) 2 " 2 " 2 " 2-1/2 " 2-1/2 " 3 " 3 " 3 " 3 " 4 "
Vandpumpe Power (KW) 2.2 2.2 2.2 4 4 4 4 5.5 5.5 5.5
Max Lift (M) 28 28 28 30 30 30 30 32 32 32
Max Flow (M3) 25.2 25.2 25.2 36 36 36 36 40 40 40
Sikkerhedsenheder Kompressoroverophedningsbeskyttelse, overstrømsbeskyttelse, beskyttelse af høj og lav tryk, overtemperaturbeskyttelse, trafikbeskyttelse, fasesekvens/fasetabsbeskyttelse, beskyttelse på lavt niveau, beskyttelse mod frysning.
Dimension Længde (mm) 1600 1950 1950 1950 1950 2000 2000 2000 2000 2200
Bredde (mm) 750 850 850 850 850 980 980 980 980 1100
Højde (mm) 1600 1700 1700 1700 1700 1700 1700 1700 1700 1850
Vægt Kg 460 680 680 720 720 870 870 980 980 1120
Bemærkninger:
1. Ratet kølekapacitet er baseret på: Kølet vandindløb og udløbsvandtemperatur 12 ℃/ 7 ℃, kølevandindløbet og udløbstemperaturen 25 ℃/ 30 ℃
2.Skop af arbejde: Kølet vandtemperaturområde: 5 ℃ til 35 ℃; Kølet vandindløb og udløbstemperaturforskel: 3 ℃ til 8 ℃.
Kølevandstemperaturområde: 18 ℃ til 37 ℃; Kølevandsindløb og udløbstemperaturforskel: 3,5 ℃ til 10 ℃.


Funktioner og fordele ved bærbar køler til vakuumformningsmaskine

 ▪ Kølekapacitet fra 2 kW til 200 kW på luftkølet og vandkølet vakuum, der danner køler

 ▪ Kompressoren er en rulle /skrue af høj kvalitet, der er helt pålidelig og energibesparende.

 ▪ Vacuum danner køler bygget med en vandtank i rustfrit stål, som er en åben enhed. På grund af at være den åbne type, er det meget lettere at vedligeholde og rengøre

 ▪ Lodtet plade/skal og rørvarmeveksler til mulighed

 ▪ Hver kompressor har et separat kølekredsløb.

 ▪ Miljøvenlige kølemidler som R134A, R407C, R410A bruges. De vil sikre høj køleeffektivitet med hver køler til vakuumformningsmaskine.

▪ Det er at have integrationen af ​​alt standardudstyr som højtrykspumpe, jernpumpe, rustfri pumpe til at behandle den forskellige specifikke anvendelse.

 ▪ Enkel og nem installation Lav vedligeholdelsesomkostninger


Hvad er hovedkomponenterne i bærbar køler?

3.1 Kompressor

Kompressoren er den vigtigste mover i den industrielle bærbare køler, fordi den producerer trykvariationer for at røre kølemediet rundt.

Fra 2 ton til 50 ton vakuum, der danner køler, som er med Panasonic/Danfoss -mærket Scroll Compressor, ved hjælp af R410A/R407C/R134A kølemiddel, er dette brandkompress med høj kølingseffektivitet, lav støj, energibesparelse, miljøbeskyttelse og holdbarhed, sikkerhed og stabilitet.

Panasonic kompressor


Danfoss kompressor


3.2 fordamper

Fordamperen er en vigtig komponent af bærbar køler, da den er ansvarlig for at udtrække varme fra væsken, der afkøles, den er placeret mellem kompressoren og ekspansionsventilen. Der er tre typer fordamper:Rustfrit stålspole i vandtank fordamper, 304SS rustfrit stålpladerype fordamper, skal og rør fordamper.

Spole i SS vandtank fordamper


SS -pladetype+ vandtank fordamper


Shell og rør fordamper


3.3 Vandpumpe

Vandpumpen er designet til at øge trykket og strømmen af ​​det kølede vand i et lukket rum, og vi bruger materialepumpe i rustfrit stål til laboratorieafkølere.

Vandpumpe


3.4 Kondensator

Kondensatoren til bærbart luftkølet vakuum, der danner køler, er udstyret med effektive tværsømmersfinner og huntrådede kobberrør til høj varmeudvekslingseffektivitet og god stabilitet. Det er at afkøle kølemediets damp frigivet fra kompressoren i en flydende eller gas-væskeblanding.



Aluminium Fin+ventilatorkondensator


Kondensatoren til industrielt vandkølet vakuum, der danner køler, er skal og rør, hvor de indre kobberrør anvender en ydre trådprægningsproces. Dette design forbedrer effektivt varmeudvekslingseffektiviteten mellem kølemediet og vandet under processen. Sammenlignet med traditionelle glatte kobberrør øger den ydre trådprægningsproces overfladearealet af kobberrørene og udvider derved kontaktområdet til varmeudveksling og forbedrer kondensatorens termiske ledningsevne. Dette optimeringsdesign giver kondensatoren af ​​den vandkølede køler mulighed for at overføre varme fra kølemediet til vandet hurtigere og konsekvent, hvilket gør det muligt for vandet at transportere varmen væk.



Skal og rørkondensator


3.5 Controller -panel

Tongwei Chillers bruger præcisions digital temperaturcontroller, det RS485 kommunikationsport , som kan udføre fjernovervågning og kontrol. Enkel drift, lav fejlfrekvens, høj sikkerhedsfaktor, let installation.

Controller -panel


Reservedel for bærbar køler


Hvilke typer bærbare kølere bruges til vakuum fra maskine?

Der er to hovedtyper af kølere, der bruges til vakuumformningsmaskine:luftkølet og vandkølet. Valget af kølerype afhænger af en række faktorer, herunder størrelsen og formen på vakuumformningsmaskinen, klimaet, hvor det vil være placeret, installationsveje og den tilgængelige elektriske effekt


✸ luftkølet vakuum, der danner kølereBrug omgivende luft til at sprede varme fra vakuumdannende processer. De er energieffektive, rumbesparende og mindre vedligeholdelse, der hjælper med at spare penge.

Luftkølet vakuum, der danner køler


✸ Vandkølet vakuum, der danner kølereBrug vand fra et eksternt vandkøletårn til at sprede varme fra vakuumdannende processer. Disse systemer er længere levetid, relativt stille og mere konsekvent køleydelse end den luftkølede vakuum, der danner køler.

Vandkølet vakuum, der danner køler


Skal du vælge en luftkølet eller vandkølet vakuum, der danner køler?Kontakt osfor hjælp til at bestemme den bedste løsning for dig.


Hvad er forskellene mellem vakuumdannende rulle køler og vakuumdannende skruekøler?

Vakuumdannende rulle køler                    Vakuumformende skruekøler

▪1/2HP-60HP over 60 hk

▪ Danfoss/Panasonic Scroll Compressor Hanbell/Bitzer skruekompressor

▪ Opbygget med vandtank og vandpumpe uden vandtank og vandpumpe



Luftkølet vakuumformende rulle køler


Luftkølet vakuumformende skruekøler





Vandkølet vakuumdannende rulle køler


Vandkølet vakuumformende skruekøler


Hvordan kan jeg vælge den rigtige industrielle bærbare køler til vakuumformningsmaskine?

Der er seks vigtige kølerespecifikationer, du har brug for, overvej, når du vælger en køler til din applikation: kølekapaciteten til køleren, den spænding, der kræves til drift, den tilhørende pumpehestekræfter og strømningshastighed (kontakt os for brugerdefineret valg), kølemiddel og fordampertypen.


7.1 Beregn højre kølekapacitet for køleren

Chiller -størrelser er traditionelt anført i henhold til ton, kW, men/h, kcal/h. Tons henviser ikke til den faktiske vægt af køleren, men er i stedet en historisk henvisning til et tidspunkt, hvor isblokke blev høstet til afkøling. Ligesom motorer stadig måles i henhold til "hestekræfter", sidder udtrykket "tonsvis af køling" fast omkring :

1 kW = 860 kcal/h;

1 ton = 3,517 kW;

1 kW = 3412 btu/h;


▷ Pls fortæl os produktionen til din termoformmaskine;

▷ Hvor mange grad af udløbsvandtemperatur fra den køler, du anmoder om;


7.2 Typer af vakuumdannende kølersystem?

Der er to typer køler:Luftkølet vakuum, der danner køler og vandkølet vakuum, der danner køler.

Vandkølet køler har brug for et adskilt vandkøletårn og vandkølingspumpe, hvis du ikke har eksisterende vandkøletårn, foreslår vi, at du bruger luftkølet køler; Men hvis din omgivelsestemperatur er meget høj over 55 ℃, foreslår vi, at du bruger vandkølet køler, da det er lettere at sprede varme til vandkølet køler med vandkøletårn.

Men de fleste kunder bruger luftkølet vakuum, der danner køler, som lettere er installeret og sparer plads.


7.3 Strøm

Forskellige lande og regioner har forskellige standarder for industriel elektricitet, de fælles strømforsyninger er208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3fase.

Sådanne i Filippinerne er strømforsyningen 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3PH;

I Singapore og Malaysia er strømforsyningen 415V 50Hz 3ph;

I Mexico er strømforsyningen 220V 60Hz 3ph;

I USA er strømforsyningen 208V 60Hz 3PH; 575V 60Hz 3ph; 480V 60Hz 3ph og så videre


7.4 Vandpumpe

Når du bestemmer kapaciteten/tonnagen på køleren, vil vi anbefale dig den passende pumpe i KW, hvilken standard vandpumpe er ca. 2 bar. Hvis du har brug for mere højt vandtryk, skal du venligst os, når du undersøges.


7,5 kølemiddel

R22, R410A, R407C, R404A, R134A er valgfri valg.

R22: God køleeffekt, men R22 betragtes som en kraftig drivhusgas, så det er forbudt i de fleste lande.

R410A: Miljøvenlig, R-410A har erstattet R-22 som det foretrukne kølemiddel til brug i bolig- og kommercielle klimaanlæg i Japan, Europa og De Forenede Stater. R-410A fungerer ved højere tryk end andre kølemidler.

R407C: En god erstatning for R22, god køleeffekt.

R404A: Velegnet til påføring, der kræver lav temperatur (under -10 ° C).

R134A: En ikke-lammbar gas, der primært bruges som et "højtemperatur" kølemiddel, der er egnet til luftkølet køler, der arbejder ved en høj omgivelsestemperatur over 50 ℃.


7.6 Fordamper Vælg

Chillers har generelt to typer fordamper: den ene erspole i vandtank fordamper, den anden erShell og rør fordamper med buffertank.

Spole- og tankfordamper, der har en indbygget vandopbevaringstank til mere praktisk brug, så der er ikke behov for ekstra buffertanke. Dette er også vores standard fordamper for køleren, hvis du ikke har buffertank, bruger vi bare denne fordamper til din køler.

Men det har en begrænset kapacitet og er ikke egnet til applikationer med større kølet vandkrav. Eksternt tanks kapacitet kan tilpasses i henhold til specifikke behov.

Det kan buffe en større varmebelastning, opbevare mere kølet vand, men installationen vil være mere besværlig.


8.Shippende måde at bærbare kølere på

Som en professionel bærbar kølerleverandør og eksportør har vi vores egen forsendelsesforsporger til at arrangere forsendelsen. Vores chiller -maskine er med krydsfinerpakning, som forhindrer skade under transport og opfylder eksportstandarder. Der er tre måder kan levering din kølerenhed:


1. skib med fly: Da køleren er med kompressor, vandpumpe og ventilatorer, er det komprimerede kølemiddel og olie inde i kompressoren et farligt emne med mulighed for eksplosion, så den skal frigive det komprimerede kølemiddel inden transport. (Det betyder, at vandafkølemiddel uden kølemiddel, når du vælger denne forsendelsesmåde. Efter at maskinen ankommer til din destination, skal du tilføje kølemiddel af lokale fagfolk. Luftfartsselskabet beder os også om at give mange dokumenter for at bevise, at den chiller, der ikke er et farligt produkt, der anbefales fragtomkostninger med luft, er meget høje, kan være højere end omkostningerne til chiller, så ved luft til levering er ikke den transportformer, der anbefales til vores kunde.


2. skib ved havet: Transporttiden er længere end med luft, men fragtomkostningerne er billige, og det er ikke nødvendigt at tilføje kølemiddel, når udstyret ankommer til destinationen. Denne forsendelsesmåde er den mest egnede transportform for dig til at levere din lokale havn.


3.Hvis du har din egen forsendelsescontainer i din anden leverandør i Kina, kan vi hjælpe dig med at levere chiller -maskinen til din leverandør i enhver Kina.


Hvorfor skal du vælge Tongwei til din industrielle beskyttelige kølerleverandør?

▪ Erfaring, du kan stole på

Vi har designet og bygget vandafkøling i over 15 år. Fra luftkølet køler til vandkølede kølere og alt derimellem har vi bygget chiller til næsten enhver branche og enhver anvendelse.


▪ Hurtigt citat

Få et tilbud på dit projekt i dag! Vi leverer typisk et brugerdefineret tilbud inden for 2 timer.


▪ Kundeservice 24/7

Tro, at vi altid vil være ved din side. Uanset om du har et spørgsmål eller har brug for et tilbud, er der altid nogen, der besvarer telefonen 24 timer i døgnet.


▪ Holdbar og pålidelig maskine

Vores produkter er fremstillet af materialer af høj kvalitet, og vi tilbyder en konkurrencedygtig garanti på alle industrielle kølere.
