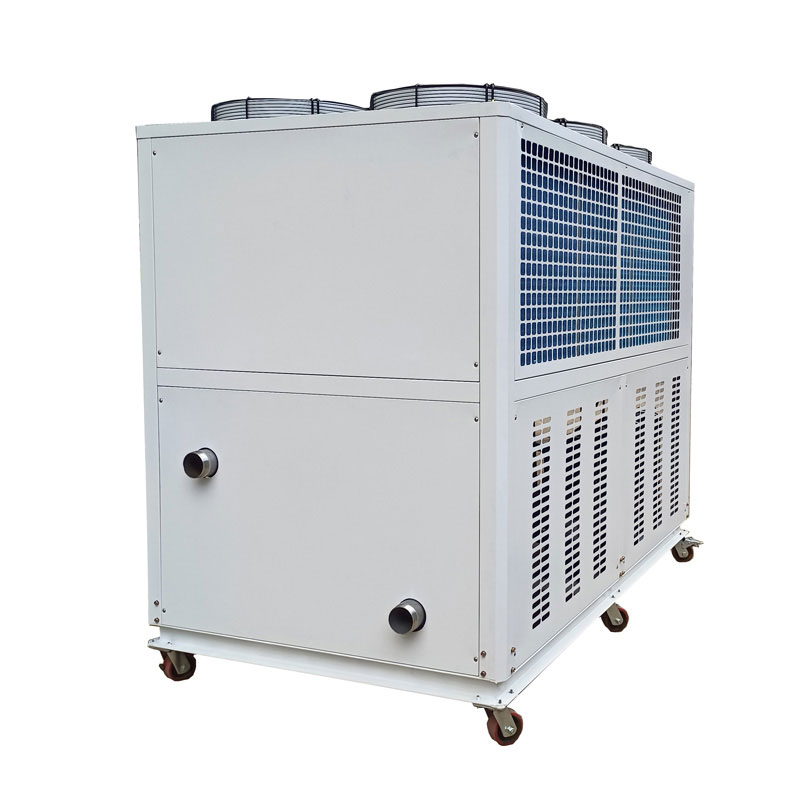

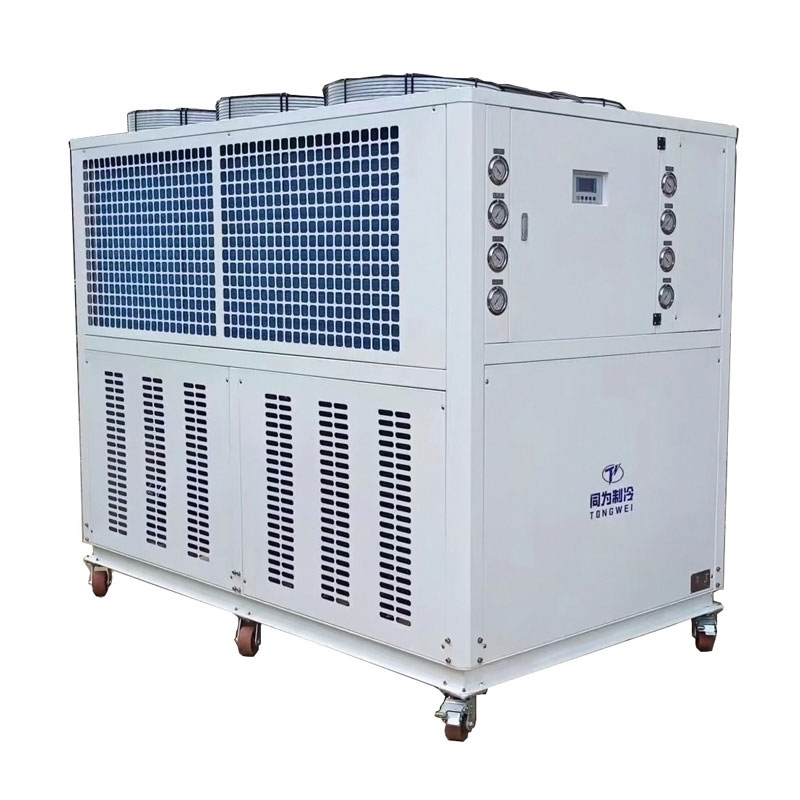

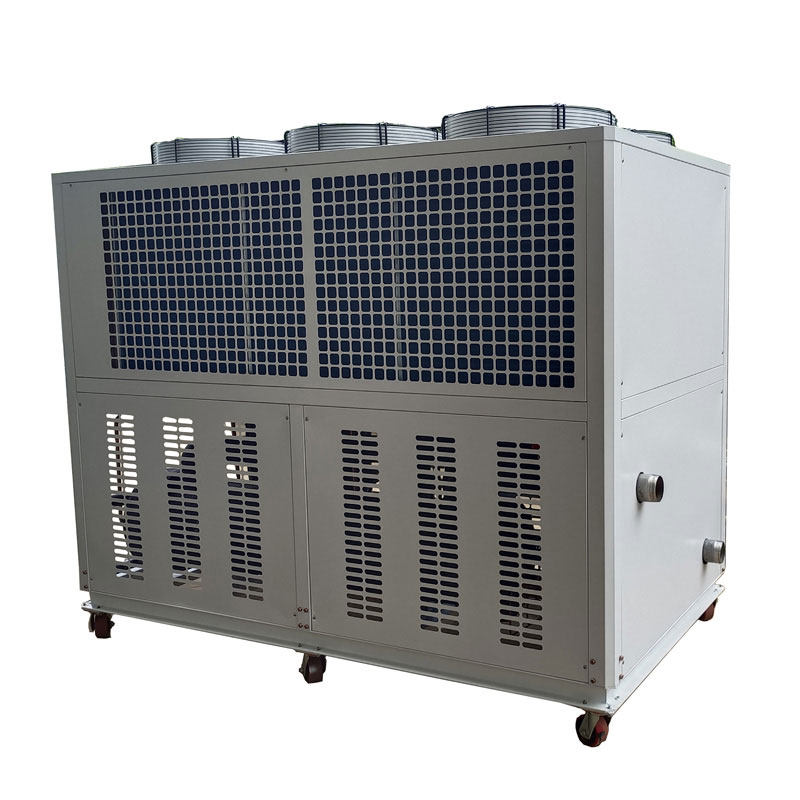

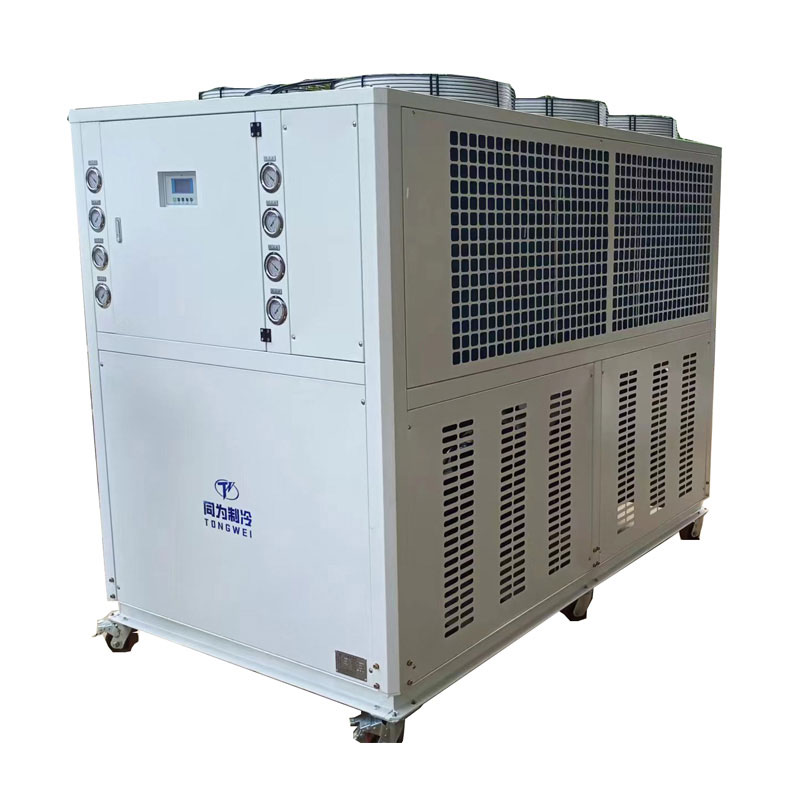

Industrielle bærbare injektionsstøbningskøler er specielt designet kølingsindretninger, der bruges i procesindustrien til at producere en køleeffekt ved at frigive varme fra smeltet plast for at lade den størkne til den ønskede form. De giver kølet vand til at afkøle tønden for hver injektion for at opretholde smeltetemperaturen for basismaterialet og tilsætningsstoffer inden for en specifik temperaturområde, hvilket opnås plastikprodukter med høj kvalitet.
Producenter bruger ofte en køler til intensiv afkøling i slutningen af injektionsprocessen: Afhængig af dens form og kontur er afkøling afgørende for den resulterende ekstruderende. Injektionsstøbning Køler designet og fremstillet af Tongwei er lavet af rulle/skruekompressor, luft/vandkølet kondensator, rustfrit stål coil i vandtankfordela Beskyttelse af enheder osv. Vi kan give 1 hk til 200 hk injektionsstøbning af køler på luftkølet og vandkølet som din anmodning. Tunge -kølemaskiner er vi stolte af at tilbyde bærbare og kraftfulde injektionsformkøling. kræve.
Som en førende injektionsstøbning af chillers producent og leverandør i Kina leverer vi ikke kun afkølemaskiner af høj kvalitet, men vi prioriterer fremragende kundeservice. En stor fordel ved vores Tongwei er, at vores kunder er vores højeste prioritet, der adskiller os fra vores konkurrenter. Vores kyndige team er dedikeret til at levere fremragende kundeservice og din tilfredshed. Nogle af de vigtigste fordele, som vores team giver til din køler, inkluderer: grundigt pakker, rengør, og test hvert chiller -system inden forsendelse; Foretag rutinemæssig kvalitetssikringskontrol på hver enhed; Skib kun helt nye maskiner og systemer til vores kunder; fejlfinding og løsning af problemer så hurtigt og effektivt som muligt.Kontakt osI dag for at få alle disse store fordele med din industrielle bærbare injektionsstøbning af køleren. Et medlem af vores team vil med glæde behandle alle spørgsmål, du måtte have, og diskutere komplette tekniske specifikationer. Vi ser frem til at arbejde sammen med dig.
Luftkølet injektionsstøbning køler
TW-A-serie Industriel bærbar injektionsstøbning kølerTekniske parametre | |||||||||||||
Varemodel | Tw-15at | TW-20AD | TW-20AF | TW-25AD | TW-25AF | TW-30AD | Tw-30at | TW-40AD | TW-40AF | TW-50AD | TW-50AF | TW-60AD | |
Kølekapacitet | Kcal/h 50Hz/60Hz |
36120 | 49966 | 47988 | 58480 | 58136 | 74734 | 74922 | 98040 | 99760 | 119024 | 116960 | 144996 |
43344 | 59959 | 57586 | 70176 | 69763 | 89681 | 89990 | 117648 | 119712 | 142829 | 140352 | 173995 | ||
KW 50Hz/60Hz |
42 | 58.1 | 55.8 | 68 | 67.6 | 86.9 | 87.2 | 114 | 116 | 138.4 | 136 | 168.6 | |
50.4 | 69.72 | 66.96 | 81.6 | 81.12 | 104.28 | 104.64 | 136.8 | 139.2 | 166.08 | 163.2 | 202.3 | ||
HP | 15 hk | 20 hk | 20 hk | 25 hk | 25 hk | 30 hk | 30 hk | 40 hk | 40 hk | 50 hk | 50 hk | 60 hk | |
Ton | 11.94 | 16.52 | 15.9 | 19.33 | 19.26 | 24.71 | 24.79 | 32.41 | 32.98 | 39.35 | 38.67 | 47.94 | |
Indgangseffekt | KW | 17.1 | 21.73 | 22 | 25.4 | 24.8 | 33.39 | 33.1 | 44.91 | 43.3 | 57.3 | 54 | 65 |
Max strøm | A | 43.2 | 52.7 | 53.3 | 63.7 | 61.3 | 81 | 80.2 | 109 | 106 | 135.5 | 128.5 | 135 |
strømkilde | 3PH ~ 380V/415V ~ 50Hz/60Hz (3ph ~ 200V/220V ~ 50Hz/60Hz) | ||||||||||||
Kølemiddel | Type | R22/R407C/134A/404A/410A | |||||||||||
Kontrollere | Kapillær/ekstern balance Termisk ekspansionsventil | ||||||||||||
Kompressor | Type | Hermetisk rulle (stempel) | |||||||||||
Power (KW) | 4,55 × 3 | 8,96 × 2 | 4,55 × 4 | 10,8 × 2 | 5,25 × 4 | 13.62 × 2 | 8,96 × 3 | 18,78 × 2 | 8,96 × 4 | 23,6 × 2 | 10,8 × 4 | 27,4 × 2 | |
Kondensator | Type | Effektiv finnet kobber rør med aluminium + lav støj ekstern rotorventilator | |||||||||||
Luftstrøm (M3/H) | 15000 | 20000 | 20000 | 25000 | 25000 | 30000 | 30000 | 40000 | 40000 | 50000 | 50000 | 60000 | |
Luftblæser (kW) | 0,6 × 2 | 0,78 × 2 | 0,78 × 2 | 0,78 × 2 | 0,78 × 2 | 0,42 × 6 | 0,42 × 6 | 0,6 × 6 | 0,6 × 6 | 0,78 × 6 | 0,78 × 6 | 0,78 × 6 | |
Fordamper | Type | Tankspole/ skal og rør type/pladetype varmeveksler | |||||||||||
Kølet vand (M3/H) | 7.22 | 10 | 9.6 | 11.69 | 11.62 | 14.94 | 15 | 19.6 | 19.95 | 23.8 | 23.4 | 29 | |
8.67 | 11.99 | 11.51 | 14.03 | 13.95 | 17.93 | 18 | 23.52 | 23.94 | 28.6 | 28.1 | 34.8 | ||
Vandstank (L) | 270 | 350 | 350 | 350 | 350 | 420 | 420 | 580 | 580 | 580 | 580 | 580 | |
indløb/udløbsrør (tomme) | 2 " | 2 " | 2 " | 2-1/2 " | 2-1/2 " | 2-1/2 " | 2-1/2 " | 3 " | 3 " | 3 ″ | 3 ″ | 3 ″ | |
Vand pumpe | Power (KW) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 4 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 |
Max Lift (M) | 28 | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 32 | 32 | 32 | |
Max Flow (M3) | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | |
Sikkerhedsenheder | Kompressor Overophedningsbeskyttelse, overstrømsbeskyttelse, højt og lavt tryk Beskyttelse, overtemperaturbeskyttelse, trafikbeskyttelse, fasesekvens/fase Tabsbeskyttelse, beskyttelse på lavt niveau, anti-frysende beskyttelse. | ||||||||||||
Dimension | Længde (mm) | 1860 | 2020 | 2020 | 2020 | 2020 | 2200 | 2200 | 2350 | 2350 | 2600 | 2600 | 2600 |
Bredde (mm) | 850 | 950 | 950 | 950 | 950 | 1150 | 1150 | 1350 | 1350 | 1500 | 1500 | 1500 | |
Højde (mm) | 1900 | 2000 | 2000 | 2000 | 2000 | 1980 | 1980 | 2000 | 2000 | 2100 | 2100 | 2100 | |
Vægt | Kg | 580 | 650 | 650 | 810 | 810 | 890 | 890 | 1112 | 1112 | 1320 | 1320 | 1320 |
Bemærkninger: 1. Ratet kølekapacitet er baseret på: kølet vandindløb og udløbsvand Temperatur 12 ℃ / 7 ℃, den kølige luftindløb og udløbstemperatur 30 ℃ / 35 ℃ 2.Skop af arbejde: Kølet vandtemperaturområde: 5 ℃ til 35 ℃; kølet Vandindløb og udløbstemperaturforskel: 3 ℃ til 8 ℃. Kondensens omgivelsestemperatur: Ikke højere end 35 ℃ (ikke-standard Kølerens omgivelsestemperatur for kondens kan nå maksimalt 55 ℃ bestil produktion). |
▪ Kølekapacitet fra 2 kW til 1000 kW på luftkølet og vandkølet injektionsstøbning af køler
▪ Kompressoren er en rulle /skrue af høj kvalitet, der er helt pålidelig og energibesparende.
▪ Injektionsstøbning Chiller bygget med en vandtank i rustfrit stål, som er en åben enhed. På grund af at være den åbne type, er det meget lettere at vedligeholde og rengøre
▪ Lodtet plade/skal og rørvarmeveksler til mulighed
▪ Hver kompressor har et separat kølekredsløb.
▪ Miljøvenlige kølemidler som R134A, R407C, R410A bruges. De vil sikre høj køleeffektivitet med hver køler til injektionsstøbemaskine.
▪ Det er at have integrationen af alt standardudstyr som højtrykspumpe, jernpumpe, rustfri pumpe til at behandle den forskellige specifikke anvendelse.
▪ Enkel og nem installation Lav vedligeholdelsesomkostninger

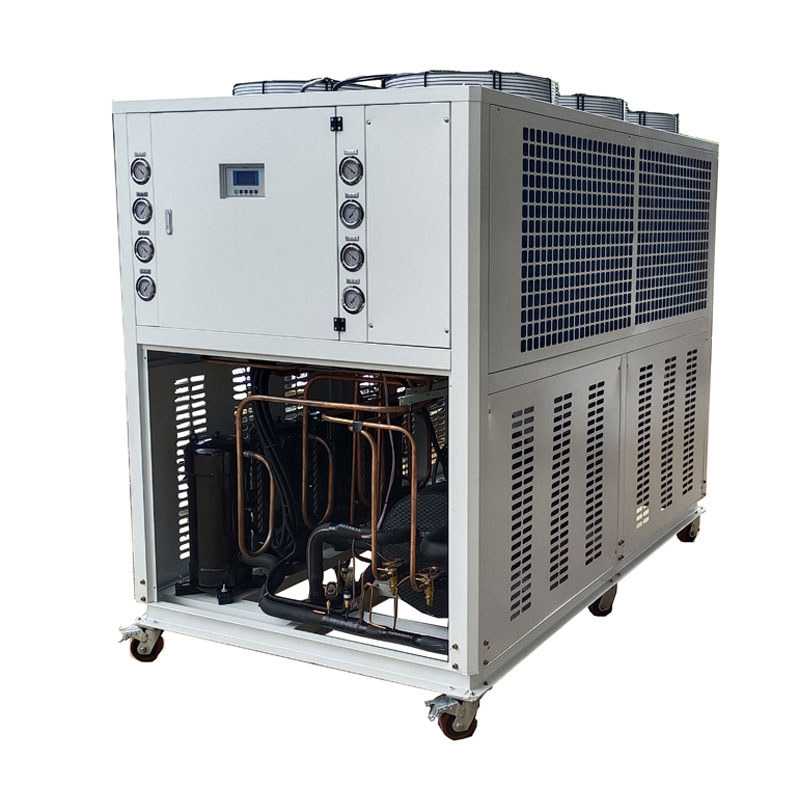

Kompressoren er den vigtigste mover i den industrielle bærbare køler, fordi den producerer trykvariationer for at røre kølemediet rundt.
Fra2 ton til 50 toninjektionsstøbning køler, som er medPanasonic /Danfoss Brand rulleKompressor, ved hjælp af R410A/R407C/R134A kølemiddel, er dette brand kompress med høj kølingseffektivitet, lav støj, energibesparelse, miljøbeskyttelse og holdbarhed, sikkerhed og stabilitet.
Over 30 toninjektionsstøbning køler, der kan brugeHanbell/Bitzer skruekompressorer;
Panasonic kompressor
Danfoss kompressor
Fordamperen er en vigtig komponent af bærbar køler, da den er ansvarlig for at udtrække varme fra væsken, der afkøles, den er placeret mellem kompressoren og ekspansionsventilen. Der er tre typer fordamper:Rustfrit stålspole i vandtank fordamper, 304SS rustfrit stålpladerype fordamper.
Spole i SS vandtank fordamper
SS -pladetype+ vandtank fordamper
Shell og rør fordamper
Vandpumpen er designet til at øge trykket og strømmen af det kølede vand i et lukket rum, og vi bruger materialepumpe i rustfrit stål til laboratorieafkølere.
Vandpumpe
Kondensatoren til bærbar luftkølet injektionsstøbningskøler er udstyret med effektive tværsømmersfinner og huntrådede kobberrør til høj varmeudvekslingseffektivitet og god stabilitet. Det er at afkøle kølemediets damp frigivet fra kompressoren i en flydende eller gas-væskeblanding.
Aluminium Fin+ventilatorkondensator
Tongwei Chillers bruger præcisions digital temperaturcontroller, det RS485 kommunikationsport , som kan udføre fjernovervågning og kontrol. Enkel drift, lav fejlfrekvens, høj sikkerhedsfaktor, let installation.
Controller -panel
Der er to typer film, der blæser chiller: den ene erLuftkølet injektionsstøbning køler, den anden erVandkølet injektionsstøbning køler ;
Luftkølet injektionsstøbning af kølereBrug omgivende luft til at sprede varme fra brygningsprocesserne. De er energieffektive, rumbesparende og mindre vedligeholdelse, der hjælper med at spare penge.
Vandkølet injektionsstøbning af kølereBrug vand fra et eksternt vandkøletårn til at sprede varme fra brygningsprocesserne. Disse systemer er længere levetid, relativt stille og mere konsekvent køleydelse end den luftkølede film, der blæser chiller.
Luftkølet injektionsstøbning af kølerinstallation
Vandkølet injektionsstøbning af kølerinstallation
Skal du vælge en luftkølet eller vandkølet injektionsstøbning af køler?Kontakt osfor hjælp til at bestemme den bedste løsning for dig.
Injektionsstøbning rulle køler Injektionsstøbningsskrue køler
▪1/2HP-60HP over 60 hk
▪ Danfoss/Panasonic Scroll Compressor Hanbell/Bitzer skruekompressor
▪ Opbygget med vandtank og vandpumpe uden vandtank og vandpumpe
Luftkølet injektionsstøbning rulle køler
Luftkølet injektionsstøbningsskrue køler
Vandkølet injektionsstøbning rulle køler
Vandkølet injektionsstøbningsskrue køler
Der er fem vigtige kølerespecifikationer, du har brug for, overvej, når du vælger en køler til din applikation: kølekapaciteten til køleren, den spænding, der kræves til drift, den tilhørende pumpe hestekræfter og strømningshastighed (kontakt os for brugerdefineret valg), kølemiddel og fordampertypen.
Chiller -størrelser er traditionelt anført i henhold til ton, kW, men/h, kcal/h. Tons henviser ikke til den faktiske vægt af køleren, men er i stedet en historisk henvisning til et tidspunkt, hvor isblokke blev høstet til afkøling. Ligesom motorer stadig måles i henhold til "hestekræfter", sidder udtrykket "tonsvis af køling" fast omkring :
1 kW = 860 kcal/h;
1 ton = 3,517 kW;
1 kW = 3412 btu/h;
Hver 90 ton klemme kraft af injektionsstøbemaskine kræver 1 hk kølekapacitet (2,5-3kW)
180t × 2 enheder
300t × 4 enheder
1000t × 3 enheder
Den krævede kølerstørrelse er (180 × 2 + 300 × 4 + 1000 × 3) /90=50.66, det vil sige, at der er behov for 50 hk chiller. Når det bruges til afkøling af andet udstyr, afhængigt af den specifikke strøm af kølevandscyklussen og udløbsvandtemperaturen til at bestemme.
Som en generel tommelfingerregel,1 ton afkølingseffekter tilstrækkelig til at afkøle følgende strømningshastigheder for smeltet plast til en sikker udkaststemperatur:
✱ 30 lbs/time (13,62 kg/t) af HDPE
✱ 35 lbs/time (15,89 kg/t) LDPE
✱ 35 lbs/time (15,89 kg/t) PP
✱ 50 lbs/time (22,7 kg/t) hofter og GPP'er
✱ 50 lbs/time (22,7 kg/t) ABS
✱ 65 lbs/time (29,51 kg/t) af polycarbonat
Køleffekt til yderligere udstyr
I de fleste tilfælde vil injektionsform ikke være det eneste udstyr, der har brug for afkøling. Der er andre stykker af hjælpeudstyr, der kræver procesafkøling for at udvide din maskins driftscyklus.
✱ Hydraulisk motor (yderligere 0,1 ton afkøling pr. Hestekræfter)
✱ Feedhals (yderligere 0,5 ton afkøling)
✱ Termolator (yderligere 0,2 ton pr. Pumpe hestekræfter)
✱ Hot Runners (Yderligere 0,15 ton afkøling pr. Kilowatt time)
✱Dryer efterkøler (konsulter din tørretumbler for at bestemme, hvor meget yderligere køling der kræves)
Forskellige lande og regioner har forskellige standarder for industriel elektricitet, de fælles strømforsyninger er208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3fase.
Sådanne i Filippinerne er strømforsyningen 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3PH;
I Singapore og Malaysia er strømforsyningen 415V 50Hz 3ph;
I Mexico er strømforsyningen 220V 60Hz 3ph;
I USA er strømforsyningen 208V 60Hz 3PH; 575V 60Hz 3ph; 480V 60Hz 3ph og så videre
Når du bestemmer kapaciteten/tonnagen på køleren, vil vi anbefale dig den passende pumpe i KW, hvilken standard vandpumpe er ca. 2 bar. Hvis du har brug for mere højt vandtryk, skal du venligst os, når du undersøges.
R22, R410A, R407C, R404A, R134A er valgfri valg.
R22: God køleeffekt, men R22 betragtes som en kraftig drivhusgas, så det er forbudt i de fleste lande.
R410A: Miljøvenlig, R-410A har erstattet R-22 som det foretrukne kølemiddel til brug i bolig- og kommercielle klimaanlæg i Japan, Europa og De Forenede Stater. R-410A fungerer ved højere tryk end andre kølemidler.
R407C: En god erstatning for R22, god køleeffekt.
R404A: Velegnet til påføring, der kræver lav temperatur (under -10 ° C).
R134A: En ikke-lammbar gas, der primært bruges som et "højtemperatur" kølemiddel, der er egnet til luftkølet køler, der arbejder ved en høj omgivelsestemperatur over 50 ℃.
Chillers har generelt to typer fordamper: den ene erspole i vandtank fordamper, den anden erShell og rør fordamper med buffertank.
Spole- og tankfordamper, der har en indbygget vandopbevaringstank til mere praktisk brug, så der er ikke behov for ekstra buffertanke. Dette er også vores standard fordamper for køleren, hvis du ikke har buffertank, bruger vi bare denne fordamper til din køler.
Men det har en begrænset kapacitet og er ikke egnet til applikationer med større kølet vandkrav. Eksternt tanks kapacitet kan tilpasses i henhold til specifikke behov.
Det kan buffe en større varmebelastning, opbevare mere kølet vand, men installationen vil være mere besværlig.
Som en professionel bærbar kølerleverandør og eksportør har vi vores egen forsendelsesforsporger til at arrangere forsendelsen. Vores chiller -maskine er med krydsfinerpakning, som forhindrer skade under transport og opfylder eksportstandarder. Der er tre måder kan levering din kølerenhed:
1. skib med fly: Da køleren er med kompressor, vandpumpe og ventilatorer, er det komprimerede kølemiddel og olie inde i kompressoren et farligt emne med mulighed for eksplosion, så den skal frigive det komprimerede kølemiddel inden transport. (Det betyder, at vandafkølemiddel uden kølemiddel, når du vælger denne forsendelsesmåde. Efter at maskinen ankommer til din destination, skal du tilføje kølemiddel af lokale fagfolk. Luftfartsselskabet beder os også om at give mange dokumenter for at bevise, at den chiller, der ikke er et farligt produkt, der anbefales fragtomkostninger med luft, er meget høje, kan være højere end omkostningerne til chiller, så ved luft til levering er ikke den transportformer, der anbefales til vores kunde.
2. skib ved søs: Transporttidet er længere end med luft, men fragtomkostningerne er billige, og det er ikke nødvendigt at tilføje kølemiddel, når udstyret ankommer til destinationen. Denne forsendelsesvej er den mest egnede transportform for dig til at levere din lokale havn.
3.Hvis du har din egen forsendelsescontainer i din anden leverandør i Kina, kan vi hjælpe dig med at levere chiller -maskinen til din leverandør i enhver Kina.
▪ Erfaring, du kan stole på
Vi har designet og bygget vandafkøling i over 15 år. Fra luftkølet køler til vandkølede kølere og alt derimellem har vi bygget chiller til næsten enhver branche og enhver anvendelse.
▪ Hurtigt citat
Få et tilbud på dit projekt i dag! Vi leverer typisk et brugerdefineret tilbud inden for 2 timer.
▪ Kundeservice 24/7
Tro, at vi altid vil være ved din side. Uanset om du har et spørgsmål eller har brug for et tilbud, er der altid nogen, der besvarer telefonen 24 timer i døgnet.
▪ Holdbar og pålidelig maskine
Vores produkter er fremstillet af materialer af høj kvalitet, og vi tilbyder en konkurrencedygtig garanti på alle industrielle kølere.
