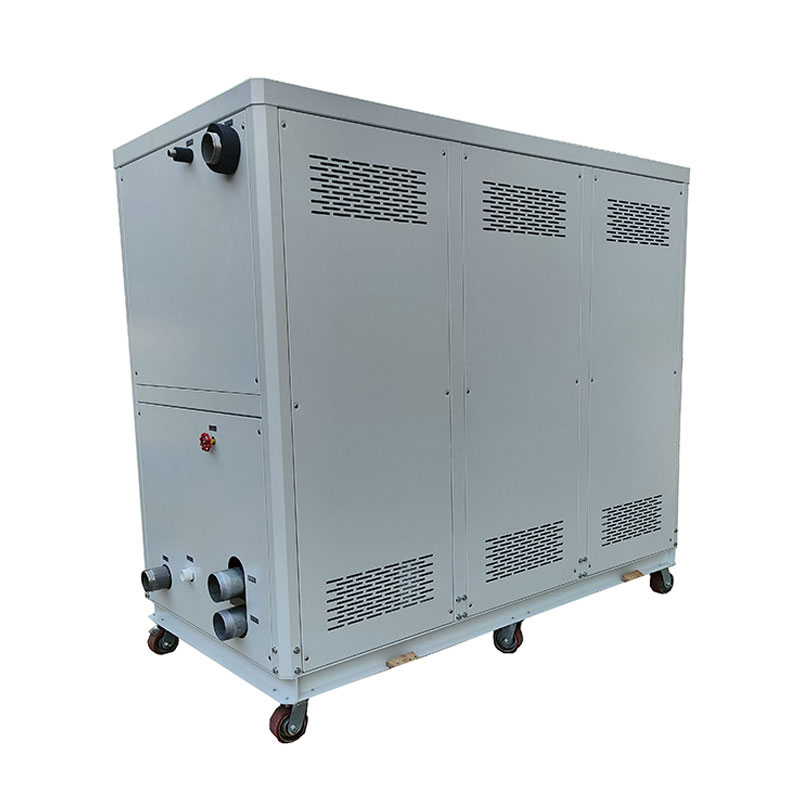

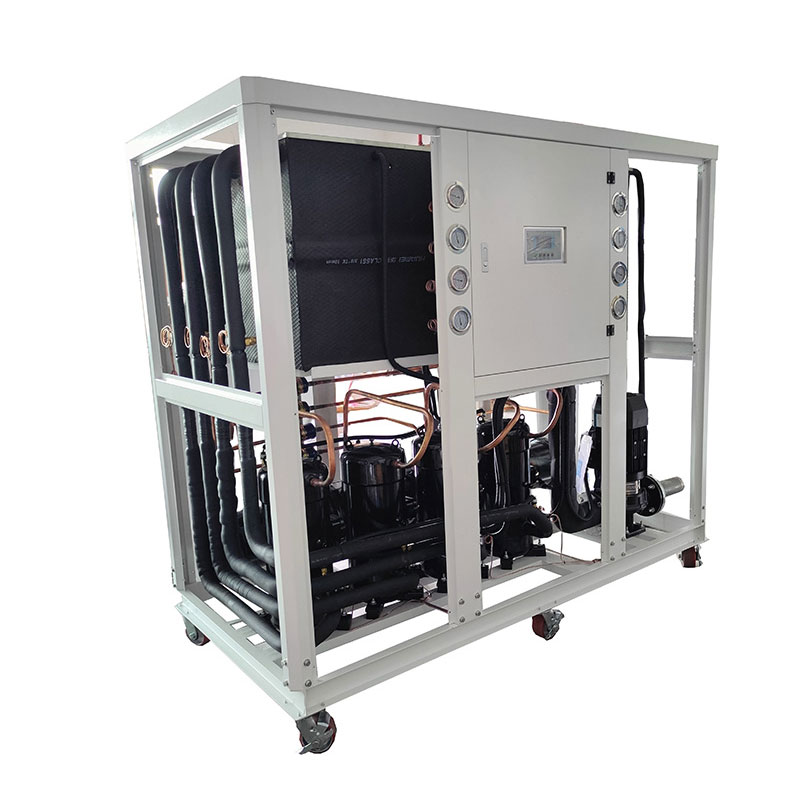

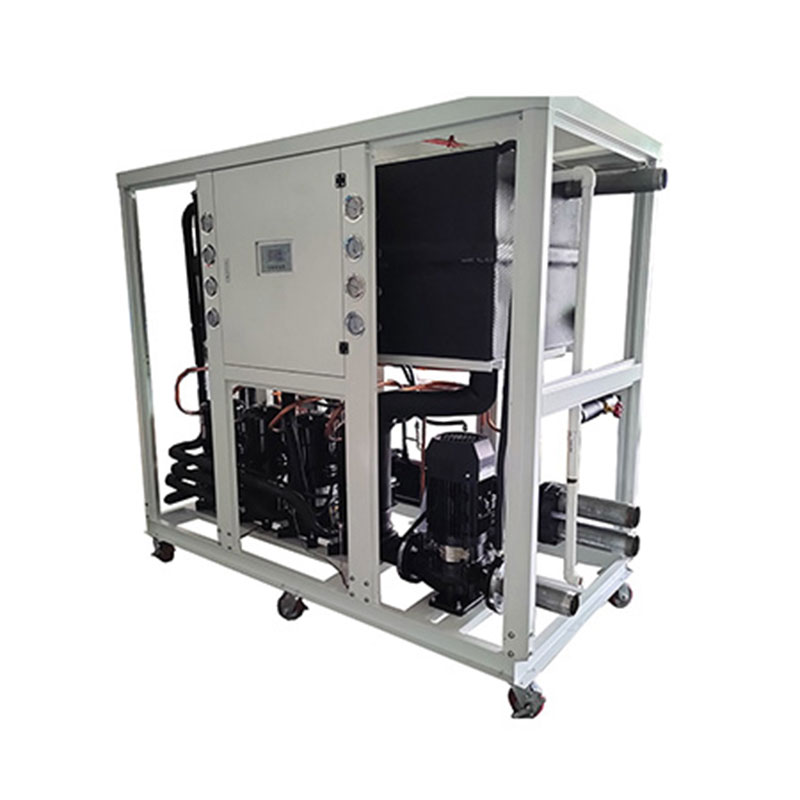

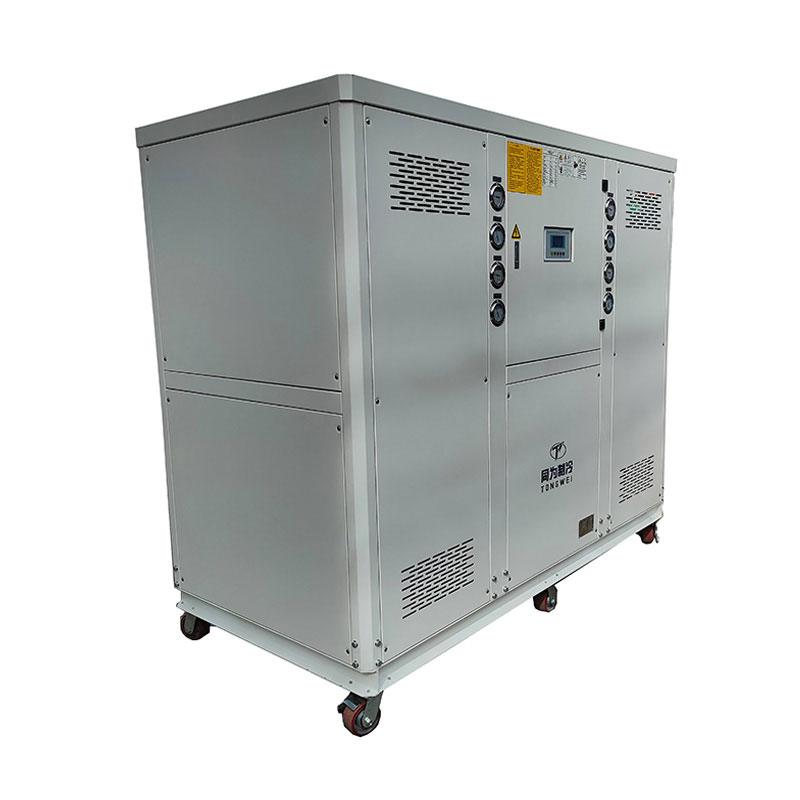

Den industrielle bærbare køler til afkøling af ekstruderen kaldes en ekstruderingskøler eller plastikekstruderingskølingssystem, som en køleindretning, der kan tilvejebringe konstant temperatur, konstant strømning og konstant tryk. Siden ekstrudere hovedsageligt bruges til forskellige ekstruderede plastprodukter, såsom PE, PP, PVC, ABS osv. Circulerende kølet vand med lav temperatur. (5-30 ℃) Til ekstruderen for at forkorte afkølingstiden og forbedre produktkvaliteten. Extrusion Chiller er lavet af kompressor, luft/vandkølet kondensator, vandtank, fordamper, vandpumpe, mikroprocessor, strømforsyning og beskyttelsesanordninger. Dets arbejdsprincip er at først injicere en bestemt mængde vand i maskinens vandtank, køle vandet gennem kølesystemet i det industrielle køleskab og derefter sende det lavtemperatur kølevand til det udstyr, der har brug for afkøling gennem vandpumpen. Når temperaturen på det kølede vand i køleskabet øges, tages varmen derefter væk og returneres til vandtanken for afkøling. Kølevandstemperaturen kan automatisk justeres efter krav, hvilket kan spare vand til langvarig brug. Derfor er det et standard energibesparende køleudstyr.
Tongwei er den professionelle producent og leverandør af det bærbare ekstruderingskølersystem, der ligger i Kina. Med mange års erfaring med køling garanterer vi produktionen af det industrielle chillersystem af bedste kvalitet med fantastiske specifikationer og supergarantiletilbud. Hvis du leder efter den applikationsstøttende industrielle bærbare ekstruderingskølerenhedsproducent i Kina,Kontakt osNu for at vælge en bredeste række køler til rimelige omkostninger.
Vandkølet industriel bærbar ekstrudering Chiller TechinicalParametre | |||||||||||
Modelartikel | TW-3W | TW-4W | TW-5W | TW-6W | TW-8WD | Tw-10wd | Tw-12wd | Tw-15wd | Tw-15wt | TW-20WD | |
Afkøling kapacitet |
kcal/h 50Hz/60Hz |
8170 | 11266 | 14018 | 16340 | 22532 | 28036 | 32680 | 43172 | 42140 | 56760 |
9804 | 13519 | 16822 | 19608 | 27038 | 33643 | 39216 | 51806 | 50568 | 68112 | ||
KW 50Hz/60Hz |
9.5 | 13.1 | 16.3 | 19 | 26.2 | 32.6 | 38 | 50.2 | 49 | 66 | |
11.4 | 15.72 | 19.56 | 22.8 | 31.44 | 39.12 | 45.6 | 60.24 | 58.8 | 79.2 | ||
Indgangseffekt | KW | 3.07 | 3.87 | 5.3 | 5.95 | 7.75 | 10.6 | 11.9 | 16.25 | 15.85 | 19.71 |
Max strøm | A | 7.5 | 9.4 | 12.9 | 14.4 | 18,8 | 25.7 | 28.9 | 39.4 | 38.2 | 47.8 |
strømkilde | 3PH ~ 380V/415V ~ 50Hz/60Hz (3ph ~ 200V/220V ~ 50Hz/60Hz) | ||||||||||
Kølemiddel | Type | R22/R407C/134A/404A/410A | |||||||||
Kontrollere | Kapillær/ekstern balance termisk ekspansionsventil | ||||||||||
Kompressor | Type | Hermetisk rulle (stempel) | |||||||||
Power (KW) | 2.7 | 3.5 | 4.55 | 5.2 | 3,5 × 2 | 4,55 × 2 | 5.2 × 2 | 7 × 2 | 4,55 × 3 | 8,96 × 2 | |
Kondensator | Type | skal og rør | |||||||||
Kølevand Volumen (m3/h) |
2.1 | 2.9 | 3.6 | 4.2 | 5.7 | 7.1 | 8.3 | 11 | 10.8 | 14.4 | |
2.4 | 3.3 | 4.1 | 4.8 | 6.6 | 8.3 | 9.6 | 12.8 | 12.5 | 16.7 | ||
Rørforbindelse (tomme) | 1 1/2 " | 1 1/2 " | 1 1/2 " | 1 1/2 " | 1 1/2 " | 1 1/2 " | 1 1/2 " | 2 " | 2 " | 2 " | |
Fordamper | Type | Tank med Cooper Coil / Shell og Tube / Plate Heat Exchanger | |||||||||
Kølet vand volumen ((m3/h) |
1.63 | 2.25 | 2.8 | 3.27 | 4.5 | 5.6 | 6.53 | 8.63 | 8.43 | 11.35 | |
1.96 | 2.7 | 3.36 | 3.92 | 5.4 | 6.73 | 7.84 | 10.36 | 10.1 | 13.62 | ||
vandtank (l) | 60 | 60 | 60 | 90 | 150 | 200 | 200 | 330 | 330 | 330 | |
Rørforbindelse (tomme) | 1 " | 1 " | 1 " | 1 " | 1-1/2 " | 2 " | 2 " | 2 " | 2 " | 2 " | |
Vandpumpe | Power (KW) | 0.37 | 0.37 | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 |
Max Lift (M) | 22 | 22 | 30 | 30 | 25 | 25 | 25 | 28 | 28 | 28 | |
Max Flow (M3) | 5.4 | 5.4 | 8.1 | 8.1 | 8.1 | 13.5 | 13.5 | 25.2 | 25.2 | 25.2 | |
Sikkerhedsenheder | Kompressoroverophedningsbeskyttelse, overstrømsbeskyttelse, beskyttelse af høj og lav tryk, overtemperaturbeskyttelse, trafikbeskyttelse, fasesekvens/fasetabsbeskyttelse, beskyttelse på lavt niveau, beskyttelse mod frysning. | ||||||||||
Dimension | Længde (mm) | 910 | 910 | 910 | 910 | 1250 | 1250 | 1250 | 1600 | 1600 | 1600 |
Bredde (mm) | 480 | 480 | 480 | 480 | 680 | 680 | 680 | 750 | 750 | 750 | |
Højde (mm) | 1000 | 1000 | 1000 | 1000 | 1380 | 1380 | 1380 | 1600 | 1600 | 1600 | |
Vægt | Kg | 125 | 135 | 160 | 180 | 230 | 260 | 330 | 420 | 420 | 460 |
Bemærkninger: 1. Ratet kølekapacitet er baseret på: Kølet vandindløb og udløbsvandtemperatur 12 ℃/ 7 ℃, kølevandindløbet og udløbstemperaturen 25 ℃/ 30 ℃ 2.Skop af arbejde: Kølet vandtemperaturområde: 5 ℃ til 35 ℃; Kølet vandindløb og udløbstemperaturforskel: 3 ℃ til 8 ℃. Kølevandstemperaturområde: 18 ℃ til 37 ℃; Kølevandsindløb og udløbstemperaturforskel: 3,5 ℃ til 10 ℃. |
▪ Kølekapacitet fra 2 kW til 1000 kW på luftkølet og vandkølet ekstruderingskøler
▪ Kompressoren er en rulle /skrue af høj kvalitet, der er helt pålidelig og energibesparende.
▪ Lodtet plade/skal og rørvarmeveksler til mulighed
▪ Hver kompressor har et separat kølekredsløb.
▪ Miljøvenlige kølemidler som R134A, R407C, R410A bruges. De vil sikre høj køleeffektivitet med hver køler til ekstrudermaskine.
▪ Det er at have integrationen af alt standardudstyr som højtrykspumpe, jernpumpe, rustfri pumpe til at behandle den forskellige specifikke anvendelse.
▪ Enkel og nem installation Lav vedligeholdelsesomkostninger
Kompressoren er den vigtigste mover i bærbar køler, fordi den producerer trykvariationer for at røre kølemediet rundt.
Fra2 ton til 50 tonEkstruderingskøler, der er med Panasonic/Danfoss -brand rullepressor, ved hjælp af R410A/R407C/R134A kølemiddel, er dette brandkompress med høj kølingseffektivitet, lav støj, energibesparelse, miljøbeskyttelse og holdbarhed, sikkerhed og stabilitet.
Over 30 tonekstruderingskøler, der kan bruge Hanbell/Bitzer -skruekompressorer;
Panasonic kompressor
Danfoss kompressor
Fordamperen er en vigtig komponent af ekstruderingskøleren, da den er ansvarlig for at udtrække varme fra væsken, der afkøles, den er placeret mellem kompressoren og ekspansionsventilen. Der er tre typer fordamper:Rustfrit stålspole i vandtank fordamper, skal og rørfordamper.
SS Coil i SS Water Tank fordamper
Shell og rør fordamper
Vandpumpen er designet til at øge trykket og strømmen af det kølede vand i et lukket rum.
Vandtrykket vandpumpe til køleren er omkring 2 bar, men hvis du har brug for mere højere vandtryk, skal du fortælle os, når du forespørger. F.eks. Når du bruger køler til køleflaske, har vandtrykket til vandpumpe behov omkring 4 bar.
Vandpumpe
Vandpumpe med højt tryk
Kondensatoren til bærbar luftkølet ekstruderingskøler er udstyret med effektive tværsømmersfinner og huntrådede kobberrør til høj varmeudvekslingseffektivitet og god stabilitet. Det er at afkøle kølemiddeldampen frigivet fra kompressoren i en væske- eller gas-væskeblanding.
Aluminium Fin+ventilatorkondensator
Kondensatoren til industrielt vandkølet ekstruderingskøler er skal og rør, hvor de indre kobberrør anvender en ydre trådprægningsproces. Dette design forbedrer effektivt varmeudvekslingseffektiviteten mellem kølemediet og vandet under processen. Sammenlignet med traditionelle glatte kobberrør øger den ydre trådprægningsproces overfladearealet af kobberrørene og udvider derved kontaktområdet til varmeudveksling og forbedrer kondensatorens termiske ledningsevne. Dette optimeringsdesign giver kondensatoren af den vandkølede køler mulighed for at overføre varme fra kølemediet til vandet hurtigere og konsekvent, hvilket gør det muligt for vandet at transportere varmen væk.
Skal og rørkondensator
Tongwei Chillers bruger præcisions digital temperaturcontroller, det RS485 kommunikationsport , som kan udføre fjernovervågning og kontrol. Enkel drift, lav fejlfrekvens, høj sikkerhedsfaktor, let installation.
Controller -panel
Der er fem vigtige kølerespecifikationer, du har brug for, overvej, når du vælger en køler til din applikation: kølekapaciteten til køleren, den spænding, der kræves til drift, den tilhørende pumpe hestekræfter og strømningshastighed (kontakt os for brugerdefineret valg), kølemiddel og fordampertypen.
En af de hyppigst spørger om, hvordan vi kan kende kølekapaciteten for kølere. Vi bruger KW, ton, men/h, kcal/h til at vælge kølerekøleevne:1 kW = 860 kcal/h; 1 ton = 3,517 kW;
▪ Fortæl os vægten (kg) materiale i timen, der behandles.
▪ Fortæl os materialet som.polyethylen eller polypropylen eller polystyren eller PVC
▪ Hvor mange grader til indløb og udløbsvandtemperatur
Der er to typer køler:Luftkølet ekstruderingskøler og vandkølet ekstruderingskøler.
Mange kundefabrikker er udstyret med vandkøletårne. I dette tilfælde er det bedre at vælge en vandkølet ekstruderingskøler. Den vandkølede ekstruderingskøler bruger et køletårn til at sprede varme, og kølestabiliteten er højere; Hvis der ikke er noget kølevandstårn, er kølerens afkølingskraft lav, og det anbefales at bruge en luftkølet køler; Brugere med højere kølingseffekt (såsom 50 hk 6
Forskellige lande og regioner har forskellige standarder for industriel elektricitet, de fælles strømforsyninger er208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3fase.
Sådanne i Filippinerne er strømforsyningen 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3PH;
I Singapore og Malaysia er strømforsyningen 415V 50Hz 3ph;
I Mexico er strømforsyningen 220V 60Hz 3ph;
I USA er strømforsyningen 208V 60Hz 3PH; 575V 60Hz 3ph; 480V 60Hz 3ph og så videre
Når du bestemmer kapaciteten/tonnagen på køleren, vil vi anbefale dig den passende pumpe i KW, hvilken standard vandpumpe er ca. 2 bar. Hvis du har brug for mere højt vandtryk, skal du venligst os, når du undersøges.
R22, R410A, R407C, R404A, R134A er valgfri valg.
R22: God køleeffekt, men R22 betragtes som en kraftig drivhusgas, så det er forbudt i de fleste lande.
R410A: Miljøvenlig, R-410A har erstattet R-22 som det foretrukne kølemiddel til brug i bolig- og kommercielle klimaanlæg i Japan, Europa og De Forenede Stater. R-410A fungerer ved højere tryk end andre kølemidler.
R407C: En god erstatning for R22, god køleeffekt.
R404A: Velegnet til påføring, der kræver lav temperatur (under -10 ° C).
R134A: En ikke-lammbar gas, der primært bruges som et "højtemperatur" kølemiddel, der er egnet til luftkølet køler, der arbejder ved en høj omgivelsestemperatur over 50 ℃.
Chillers har generelt to typer fordamper: den ene erspole i vandtank fordamper, den anden erShell og rørfordamper.
Vi skal bekræfte, om kundens ekstruder har en åben vandtank. I bekræftende fald, når du vælger en køler, skal skallen og rørtypen eller pladetypen vælges i stedet for tankspiralfordamperen. Hvis der ikke er nogen håndvask eller pool, skal vi vælge spole i vandtank fordamper.
Som en professionel bærbar kølerleverandør og eksportør har vi vores egen forsendelsesforsporger til at arrangere forsendelsen. Vores chiller -maskine er med krydsfinerpakning, som forhindrer skade under transport og opfylder eksportstandarder. Der er tre måder kan levering din kølerenhed:
1. skib med fly: Da køleren er med kompressor, vandpumpe og ventilatorer, er det komprimerede kølemiddel og olie inde i kompressoren et farligt emne med mulighed for eksplosion, så den skal frigive det komprimerede kølemiddel inden transport. (Det betyder, at vandafkølemiddel uden kølemiddel, når du vælger denne forsendelsesmåde. Efter at maskinen ankommer til din destination, skal du tilføje kølemiddel af lokale fagfolk. Luftfartsselskabet beder os også om at give mange dokumenter for at bevise, at den chiller, der ikke er et farligt produkt, der anbefales fragtomkostninger med luft, er meget høje, kan være højere end omkostningerne til chiller, så ved luft til levering er ikke den transportformer, der anbefales til vores kunde.
2. skib ved havet: Transporttiden er længere end med luft, men fragtomkostningerne er billige, og det er ikke nødvendigt at tilføje kølemiddel, når udstyret ankommer til destinationen. Denne forsendelsesmåde er den mest egnede transportform for dig til at levere din lokale havn.
3.Hvis du har din egen forsendelsescontainer i din anden leverandør i Kina, kan vi hjælpe dig med at levere chiller -maskinen til din leverandør i enhver Kina.
