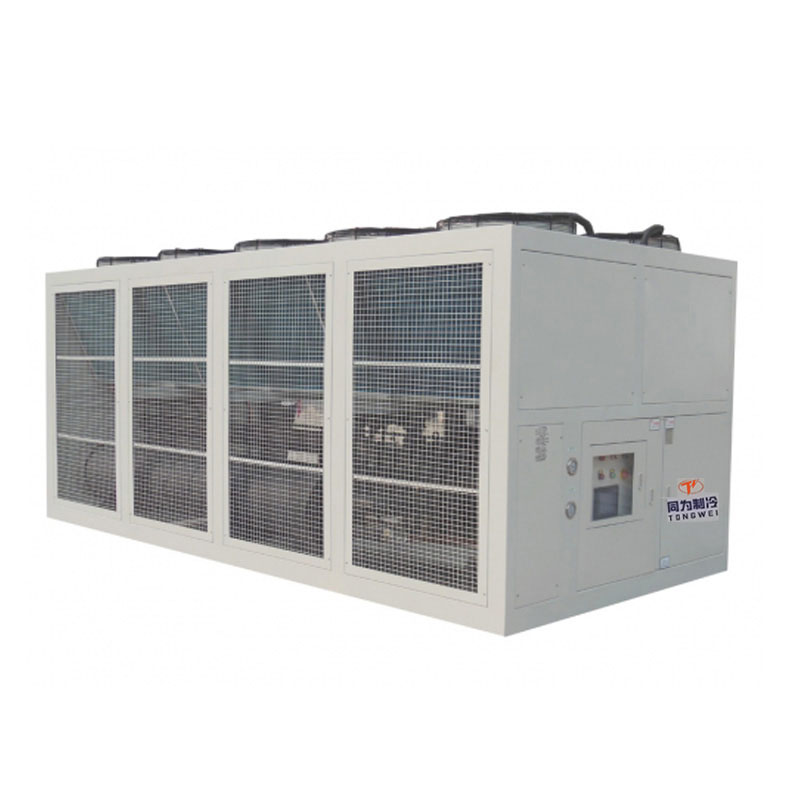

180 Ton 600KW luftkølet skruekøler

180 Ton 600KW luftkølet skruekøler

En luftkølet køler er en køleanordning, der fjerner varme fra en væske gennem en dampkompressionscyklus. Luftkølede kølere afkøles direkte ved mekanisk cirkulation af den omgivende luft direkte gennem kølerens kondensatorspole, hvilket udleder varme til atmosfæren. Der er to typer luftkølede kølere: luftkølede scrollkølere og luftkølede skruekølere. Scrollkompressorer bruges på mindre luftkølede kølere fra 1/2 ton til 60 ton, og skruekompressorer bruges på større luftkølede kølere fra 30 ton til 250 ton, med drevmuligheder med variabel hastighed for øget effektivitet.180 Ton 600KW Air Afkølet skruekøler er med stor kølekapacitet, udstyret med TO enheder semi-hermetisk hanbell skruekompressor ved hjælp af R407c, R22, R134a og R404a er alle tilgængelige afhængigt af skruekølerens arbejdstilstand, anvendelseskrav og omgivelsestemperatur, skal- og rørvarme veksler, ekspansionsventil og luftkølet kondensator. Det er meget udbredt i mange industrier og anvendelser såsom: plastindustri som sprøjtestøbemaskine, ekstrudermaskine, blæsestøbemaskine, kemisk proces, mad- og drikkevareproces som daglig mælkekøling, som kan generere kølevandstemperatur mellem 5 ℃ til 20 ℃ .

Som en kinesisk topproducent og leverandør af luftkølede skruekølere over 15 år har Tongwei eksporteret forskellige luftkølede skruekølere kølekapacitet fra 40 ton, 50 ton, 80 ton og 150 ton til USA, Canada, Filippinerne, Australien, Malaysia, Singapore, Indonesien, Chile, Mexico, Argentina, Colombia, Sydafrika, Kuwait, Egypten, Saudi-Arabien osv. Med mange års erfaring med køleanlæg garanterer vi produktionen af ​​den bedste kvalitetskølemaskine med fantastiske specifikationer, super garantitilbud og bedste eftersalgsservice. Vi kan ikke kun levere standard konfigurationskølere, men også nogle andre tilpassede produkter. Kontakt os venligst for at få den bedste vandkølingsløsning til din luftkølede skruekøler.

180 ton 600 kW luftkølet skruekøler  Teknisk specifikation MODEL: TW-620ADH

Hvordan fungerer en 180 ton 600KW luftkølet skruekøler?

For luftkølet skruekøler er køleren med højeffektiv skal- og rørfordamper, uden vandtank og vandpumpe inde i køleren, så den skal forbinde buffertank og pumpe udenfor, se venligst blæseforbindelsestegningen for reference:

180 tons luftkølet skruekøler med buffervandbeholder udvendig installation til reference

Funktioner af luftkølet skruekøler

✮Velkendt mærke skruekompressor

Enheden vedtager Tyskland BITZER eller Taiwan HANBELL mærke semi-hermetisk skruekompressor. Den seneste 5 til 6 patenterede skruerotorprofil med fremragende effektivitet.

Justerbar uendelig eller tæt trinvis kapacitetskontrol, har energieffektiv, stabil og støjsvag kørsel. Mest avanceret patenteret fremstillingsproces med højeste præcision. Indbygget fuld intelligent overvågning og beskyttelse, inklusive termisk motortemperaturovervågning, fasesekvensovervågning, manuel nulstillingsspærring, olietemperaturføler.

Bredt udvalg af kølemiddel til option, inklusive R134A, R407c og R22(R404A efter anmodning).

✮Mikroprogrammering kontrolsystem

Industriel PLC centraliseret styring kombineret med kompressorkapacitetskontrolsystem, præcis overvågning. Integreret beskyttelse til lav temperatur, høj/lavt tryk, frostsikring, fase mangler, anti-fase, overbelastning, motor over temperatur, olie differentiale, flow switch, start latency.

Valgfrit betjeningssprog, menuvisning, enhedens køretilstand let at justere.

✮Nem installation, pålidelig drift

Det er ikke nødvendigt at forbinde med køletårnet

Tættrinnet opstart, minimer påvirkning af elektricitet.

Stabil og sikker kørsel, lav vibration, nem at installere. Kompakt struktur, mindre pladsbehov og let vægt, nem at transportere og installere.

Fuldstændig kablet, inspiceret og testet før levering, hvilket sparer installationstid og omkostninger.

W-formet kondensator af aluminiumsfinnetype, der sikrer tilstrækkeligt varmeudvekslingsområde inden for en mindre enhedsstørrelse

-Højeffektiv fordamper med indvendigt gevind kobberrør.-Stor luftvolumen aksial ventilator med metalblade. Motor adskilt fra netdæksel, fastgjort på udstødningsporten med Siemens PLC-kontrol i metal, LCD-touchscreen-interface.

Standarddesign opkrævet R22, CFC-fri R407C, R410A, R404A, R134A for option.

380V-415V/50Hz 3pH til standarddesign. Forskelligt design efter kundens anmodning, såsom 220-570v 60hz 3ph til kunder i Filippinerne, Mexico eller USA.

Hvad er hovedkomponenterne i 180 ton 600KW luftkølet skruekøler

4.1 Kompressor

Kompressoren er nøglemotoren i luftkølet skruekøler, fordi den producerer trykvariationer for at omrøre kølemidlet.

For 90 tons luftkølet skruekøler til farmaceutiske produkter, som er med EN enhed Hanbell skruemærke eller Bizter skruekompressor til valgfri, afhænger af den nødvendige kølekapacitet, ved brug af R407C kølemiddel, dette mærke kompress er med høj køleeffektivitet, lav støj, energibesparelse, miljøbeskyttelse og holdbarhed, sikkerhed og stabilitet.

Hver skruekompressor med 4 trins energistyring 25%-50%-75%-100% for at sikre, at hele skruekøleren er stabil og garantere høj køleydelse.

Hanbell skruekompressor

Bizter skruekompressor

4.2 Fordamper

Fordamperen er en afgørende komponent i skruekompressorkøleren, da den er ansvarlig for at udvinde varme fra væsken, der afkøles, den er placeret mellem kompressoren og ekspansionsventilen. Skruekompressor Chiller Bruger en højeffektiv lukket kredsløbsvarmeveksler af typen skal og rør som fordamper.

Skal og rørfordamper

5.3 Kondensor

Kondensatoren til luftkølet skruekøler er udstyret med effektive tværsømme finner og kobberrør med hungevind for høj varmevekslingseffektivitet og god stabilitet. Dens funktion er at køle kølemiddeldampen, der frigives fra kompressoren, til en væske- eller gas-væskeblanding .

Aluminiumsfinne+blæser kondensator

5.4 Kontrolpanel

Tongwei-kølere bruger integreret PLC-kontrolsystem med menneske-computer-interface og stort LED-berøringsskærmpanel.

PLC kontrolpanel

Hvordan kan jeg vælge den rigtige luftkølede skruekøler?

Der er fem vigtige chiller-specifikationer, du skal overveje, når du vælger en chiller til din applikation: kølekapaciteten til chiller, den spænding, der kræves til drift, den tilhørende pumpehestekræfter og flowhastighed (kontakt os for tilpasset valg), kølemiddel og fordamper type.

5.1 Beregn den rigtige kølekapacitet for køleren

En af de oftest spørger om, hvordan vi kan kende kølekapaciteten for kølere. Vi bruger KW, Ton, But/h, Kcal/h til at vælge kølekapacitet:1 KW=860 kcal/t;1 TON=3.517 KW;

1 KW=3412 Btu/h;

Der er også en formel til at beregne kølekapaciteten for chiller:.

Kølekapacitet(kw)= Flowhastighed(m3/h)*Temperaturændring(T1-T2)/0,86

Varmebelastning= C(specifik varme)* M(kvalitetsydelse pr. time)*Temperaturændring(T1-T2)

Overdimensioner køleren med 20 % ideel størrelse i KW = KW x 1,2

Bemærket: T1: Indgående vandtemperatur (℃)      T2: Påkrævet kølevandstemperatur (℃)

For eksempel, hvilken størrelse køler kræves der for at køle 10m³ vand fra 35°c til 15°c på 1 time?

Temperaturdifferential = 35℃-15℃=20℃

Vandflow = 10 m³/time

Kølekapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW

Overstørrelse køleren = 232 x 1,2 = 278,4KW

278,4 kw kølekapacitet til chiller er påkrævet.

5.2 Strøm

Forskellige lande og regioner har forskellige standarder for industriel elektricitet, de almindelige strømforsyninger er 208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3-faset.

Sådan i Filippinerne er strømforsyningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

i Singapore og Malaysia er strømforsyningen 415V 50HZ 3PH;

i Mexico er strømforsyningen 220V 60HZ 3PH;

I USA er strømforsyningen208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ3PH og så videre

5.3 Kølemiddel

R22, R407C, R404A, R134A er valgfrie valg.

R22: god køleeffekt, men R22 betragtes som en kraftig drivhusgas, så det er forbudt i de fleste lande.

R407C: en god erstatning for R22, god køleeffekt.

R404A: velegnet til anvendelse, der kræver lav temperatur (under -10°c).

R134A: en ikke-brændbar gas, der primært bruges som et "højtemperatur" kølemiddel, velegnet til luftkølede kølere, der arbejder ved en høj omgivelsestemperatur over 50 ℃.

5.4 Vælg fordamper

Luftkølet skruekøler bruger generelt én fordamper: bare erskal og rør varmeveksler.Fordamper af skal- og rørtype, som kræver en ekstra vandbuffertank for at tilslutte.

5.5 Buffer vandtankkapacitet Vælg

Buffertankens kapacitet kan tilpasses efter specifikke behov. Det kan buffer en større varmebelastning, opbevare mere afkølet vand.

304 vandtank i rustfrit stål

Reservedel til luftkølet skruekøler

Hvad er forskellen mellem luftkølet skruekøler og en vandkølet skruekøler

Luftkølede og vandkølede skruekølere er begge typer skruekølere, der bruges til køleapplikationer i forskellige industrier. Den største forskel mellem luftkølet skruekølere og vandkølet skruekølere er kondensator:

Kondensatoren på en luftkølet skruekøler afkøles af den omgivende luft, hvorved den varme, der genereres under afkølingsprocessen, spredes ud i den omgivende luft;

Vandkølet skruekølermed en skal- og rør-vand-type kondensator, der er fastgjort til et køletårn og bruges typisk i mellemstore og brede installationer, hvor der er vand til rådighed. Så vandkølet skruekøler skal forbindes med vandkøletårn og vandkølepumpe udenfor, installationen er mere besvær end luftkølet skruekøler.

Men hvis din omgivelsestemperatur er meget høj over 50 ℃, foreslår vi, at du bruger luftkølet skruekøler, da luftkølet skruekøler kan forbruge mere energi for at opnå samme kølekapacitet på grund af begrænsningerne af luft som varmevekslermedium og vandkølet skruekøler bruger konstant vandkilde til mere stabil og effektiv varmeafledning, så i høj omgivelsestemperatur er vandkølet skruekøler mere energieffektiv og bedre valg til din applikation.

Vandkølet skruekøler

Industrielle anvendelser af luftkølet skruekøler

Luftkølede skruekølere er meget populære kølesystemer, der kan levere stabile og pålidelige vandkølingskilder til både industriel og kommerciel brug.

Luftkølede skruekølere er også meget udbredt i plastindustrien, fødevareindustrien, kemisk industri og cement/betonkøling.

8.1 Plastindustri

Luftkølede skruekølere er også meget udbredt i plastforarbejdning og plastindustri, herunder plastsprøjtestøbning, plastekstrudering og ekstruderingslinjer, blæsestøbemaskiner.

Funktionen ved at bruge en luftkølet skruekøler er at give kølevandsstrømningshastigheden til nedkøling af plastformens temperatur for at sikre produktkvaliteten og produktionseffektiviteten.

Luftkølet skruekøler til plastindustrien

8.2 Fødevare- og drikkevareindustrien

Luftkølede skruekølere er en effektiv måde at køle dine produkter på uden at fryse i fremstillingsbeholderen. Nogle eksempler såsom vingæring, øl-/bryggerikølere, kulsyreholdige vandkølere og mejeriprocesser er alle blevet forbedret med brugen af ​​vandkølede scroll-kølere. Vandet afkøles i kølerne og strømmer derefter gennem lukkede rør, der er fastgjort til varmevekslerens mad- og drikkevarebeholdere. Dette forhindrer metalkorrosion, der ofte findes i vand, og holder også dit produkt ved en ensartet temperatur. Uanset om du har brug for den bedste gær til at holde din vin gærende eller forhindre din mælk i at harsk, kan en skruekøler hjælpe dig med at opnå dine ideelle resultater.

Luftkølet skruekøler til fødevareindustrien

8.3 Kemisk industri

Den farmaceutiske industri fremstiller medicin ved at behandle gennem forskellige opvarmnings- og afkølingsparametre som blanding, ekstrudering, blanding, luftkølet skruekøler er kølemaskiner, der leverer lavtemperaturkølevand, reducerer temperaturen på det kemiske maskineri og farmaceutisk kølebehandling.

Luftkølet skruekøler til kemisk industri

8.4 Cement/Betonkøling

Cementproduktion involverer en række kemiske reaktioner, der genererer betydelige mængder varme. Cement blandes normalt med vand til fra det materiale, der kaldes beton, hvis temperatur i høj grad bestemmes af vandet, der bruges i den kemiske kombination af cementtilslag og vand.

Skruekøler til cement- og betonkøling

Forsendelsesmåde på 180 ton 600KW luftkølet skruekøler til lægemiddel

Som en professionel leverandør og eksportør af vandkølere har vi vores egen forsendelsesspeditør til at arrangere forsendelsen. Vores kølemaskine er med krydsfinerpakning, som forhindrer skader under transport og opfylder eksportstandarder. Der er tre måder, hvorpå du kan levere din køleenhed:

1. Skib med luft: Da køleren er med kompressor, vandpumpe og ventilatorer, er det komprimerede kølemiddel og olie inde i kompressoren et farligt emne med mulighed for eksplosion, så det skal frigive det komprimerede kølemiddel før transport. (Det betyder, at vandkøler uden kølemiddel, når du vælger denne forsendelsesmåde. Efter at maskinen ankommer til din destination, skal du tilføje kølemiddel af lokale fagfolk. Flyselskabet anmoder os også om at levere mange dokumenter for at bevise, at køleren ikke er et farligt produkt Fragtomkostningerne med fly er meget høje, kan være højere end prisen på chiller, så med fly til levering er ikke den transportform, der anbefales til vores kunde.

3. Skib til søs: Transporttiden er længere end med fly, men fragtomkostningerne er billige, og der er ingen grund til at tilføje kølemiddel, efter at udstyret ankommer til destinationen. Denne forsendelsesmåde er den bedst egnede transportform for dig at levere din lokale havn.

3.Hvis du har din egen forsendelsesbeholder hos din anden leverandør i Kina, kan vi hjælpe dig med at levere kølemaskinen til din leverandør i enhver by i Kina.

Hvorfor skal du vælge Tongwei til din luftkølede skruekølerleverandør?

▪ Erfaring, du kan stole på

Vi har designet og bygget vandkøler i over 15 år. Fra luftkølede kølere til vandkølede kølere og alt derimellem har vi bygget kølere til næsten enhver industri og enhver applikation.

▪ Hurtigt tilbud

Få et tilbud på dit projekt i dag! Vi giver typisk et tilpasset tilbud inden for 2 timer.

▪ 24/7 kundeservice

Tro på, at vi altid vil være ved din side. Uanset om du har et spørgsmål eller har brug for et tilbud, er der altid nogen, der svarer telefonen 24 timer i døgnet.

▪ Holdbar og pålidelig maskine

Vores produkter er fremstillet af materialer af høj kvalitet, og vi tilbyder en konkurrencedygtig garanti på alle industrielle kølere.
