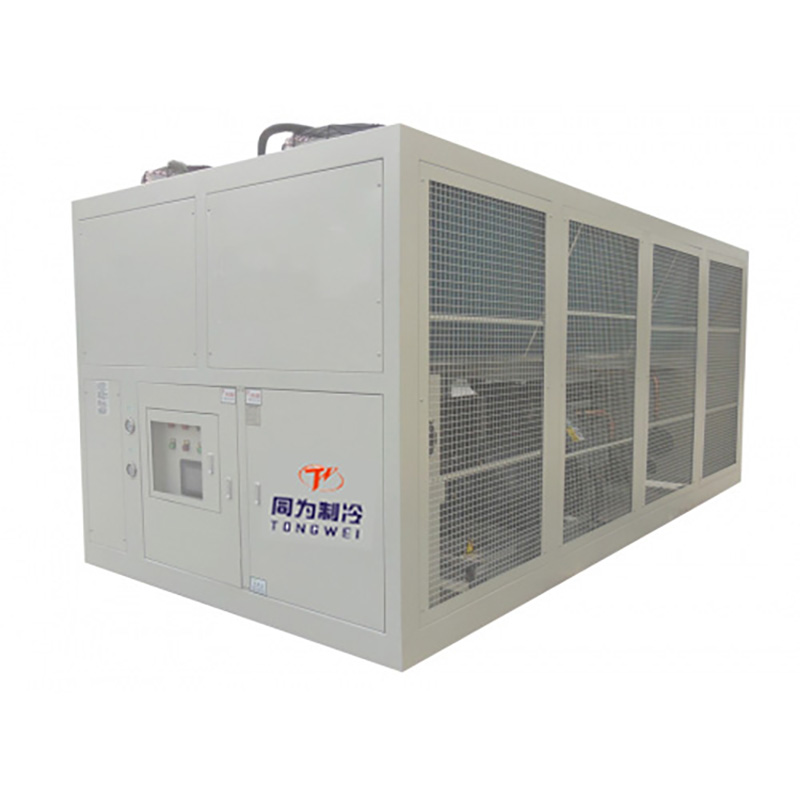

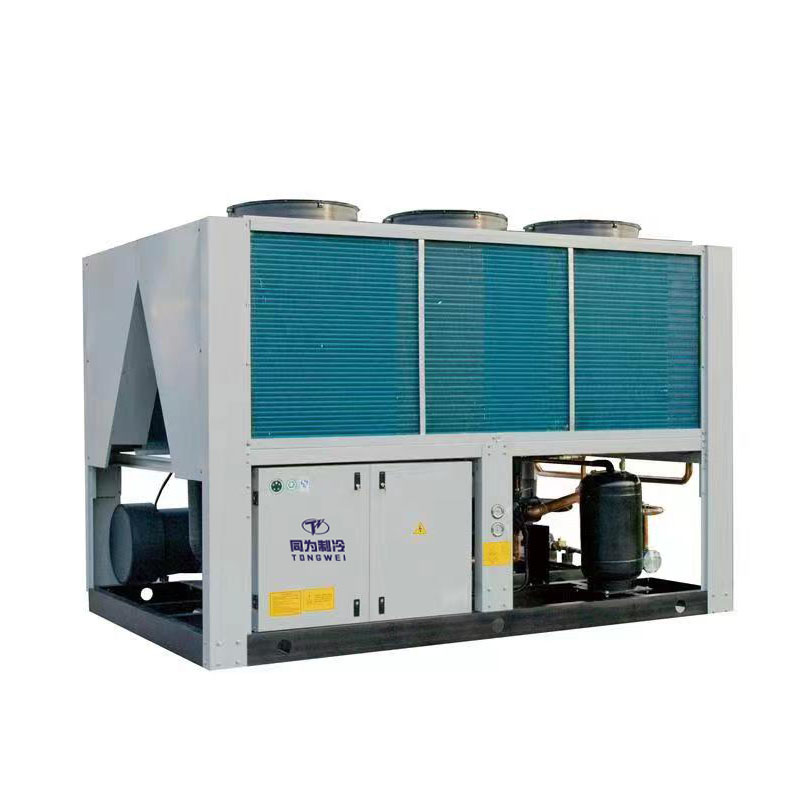

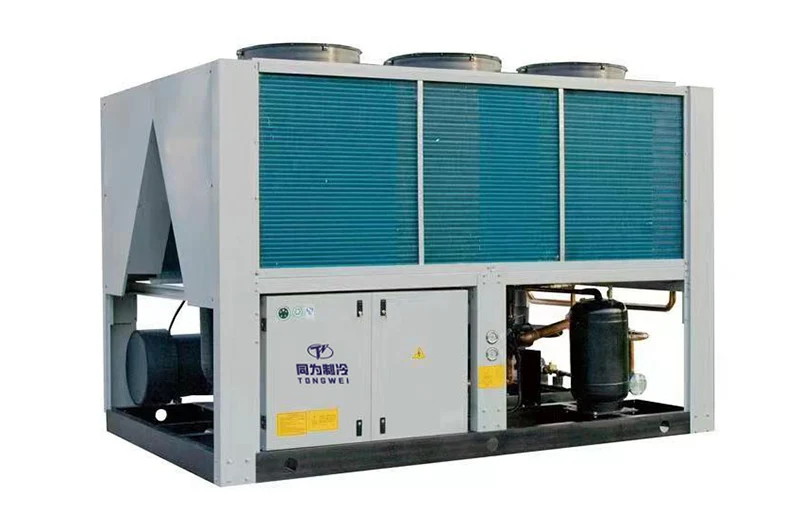

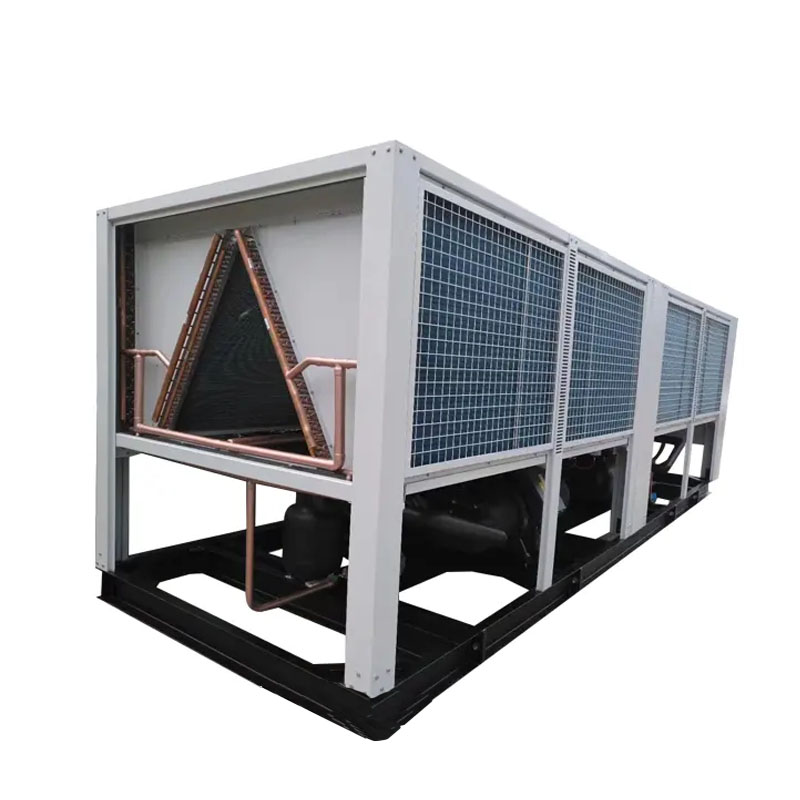

100 ton 350 kW industriel luftkølet skrue køleenhed

100 ton 350 kW industriel luftkølet skrue køleenhed

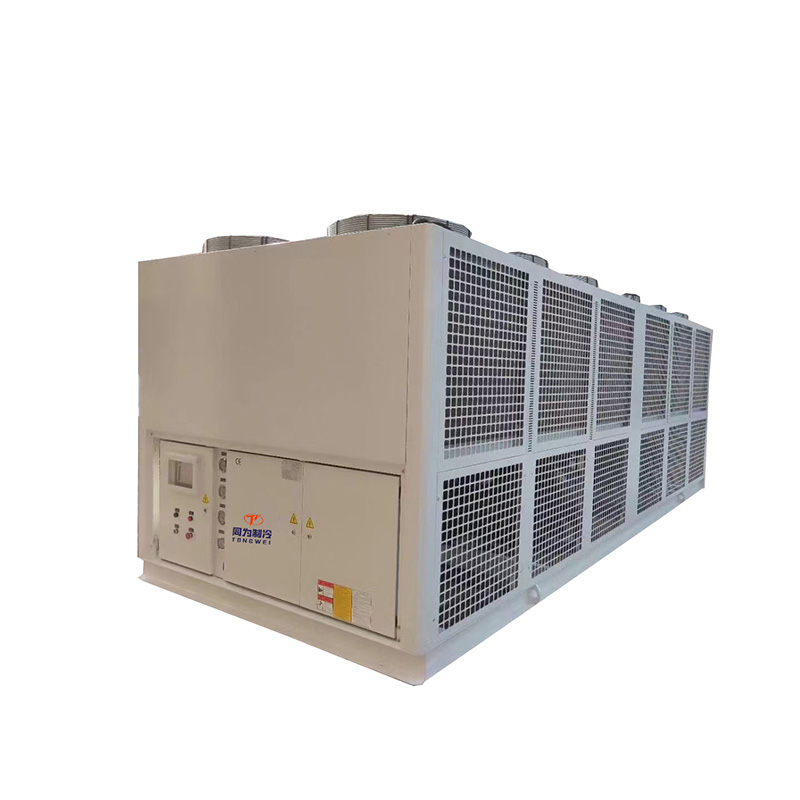

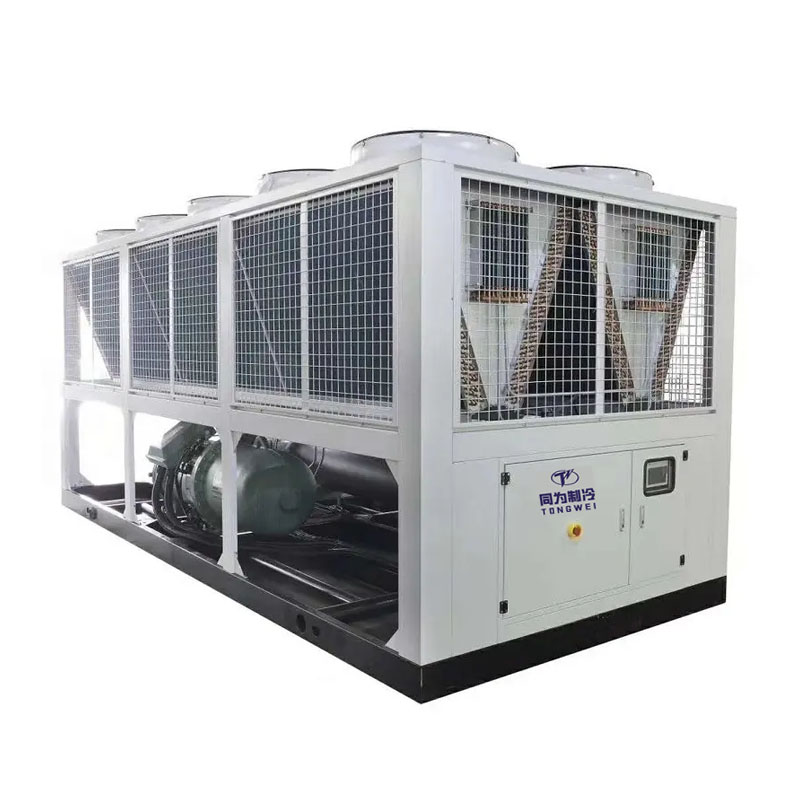

100 ton 350 kW industriel luftkølet skruekølerenhed er en kølemaskine, der afkøles direkte ved mekanisk cirkulation af omgivelsesluft direkte gennem kølerens kondensatorspole, der udviser varme til atmosfæren. Denne enhed er udstyret med en Hanbell -mærke berømte skruetype kompressorer med variable hastighedsdrev til øget effektivitet og ved hjælp Afhængig af skruekølerens arbejdstilstand, påføringskrav og omgivelsestemperatur -20 ° F til 125 ° F (-29 ° C til 52 ° C), skal og rørvarmeveksler, ekspansionsventil og luftkølet kondensator. Det er vidt brugt i mange brancher og anvendelse, såsom: plastindustri som injektionsstøbemaskine, ekstrude-maskine, blæsende støbemaskine, kemisk proces, mad og drikkeproces som daglig mælkekøling, som kan generere kølet vandtemperatur mellem 20 ° F til 80 ° F (-7 ° C til 27 ° C).

Vores 100 ton 350 kW industriel luftkølet skruekøler fås med eller uden integrerede pumpepakker, inklusive pumpning med høj og lavt tryk med dedikeret standby og indbygget tryk og ikke-trykte tanke.

Som kinesisk topproducent og leverandør af luftkølet skruekøler over 15 år, har Tongwei eksporteret forskellige luftkølede skruekølerkølingskapacitet fra 40ton, 50ton, 80ton og 150ton til USA, Canada, Filippinerne, Australien, Malaysia, Singapore, Indonesien, Chile, Mexico, Af køleskab, garanterer vi produktionen af ​​den afkølingsmaskine af bedste kvalitet med fantastiske specifikationer, supergaranti-tilbud og bedste eftersalgsservice .Gentwei kan ikke kun give standardkonfigurationsafkølemaskiner, men nogle andre tilpassede skruekøler. Kontakt os for at få den bedste vandkølingsløsning af din luftkølede skruekølerenhed.

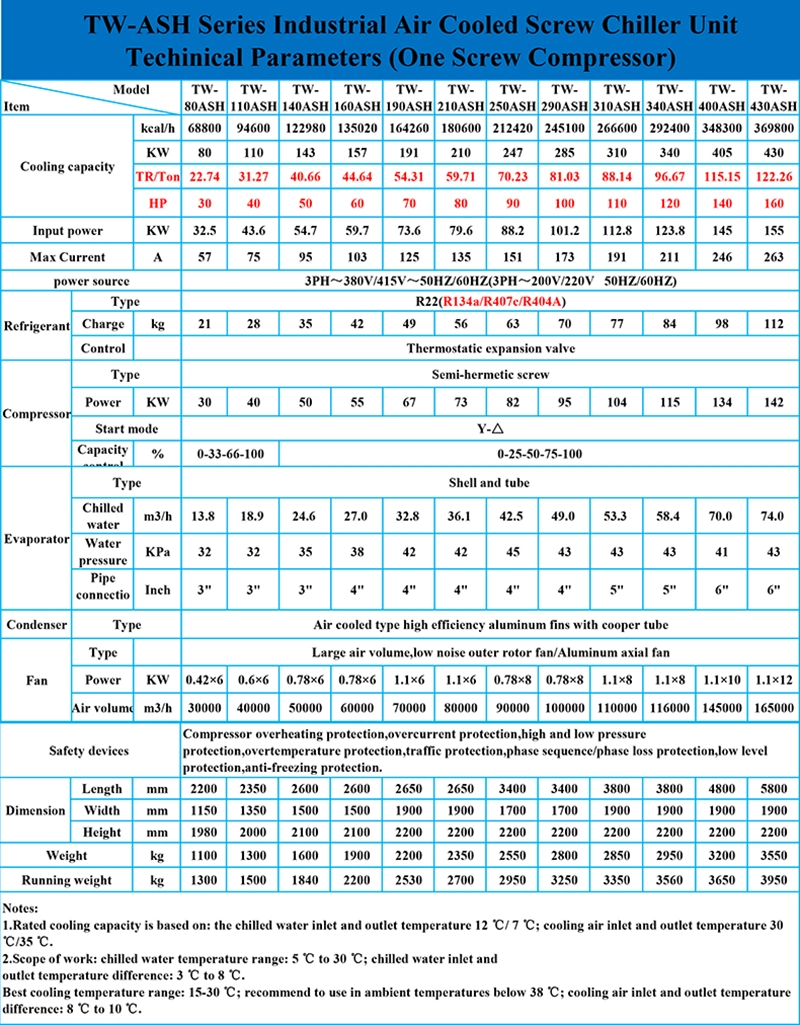

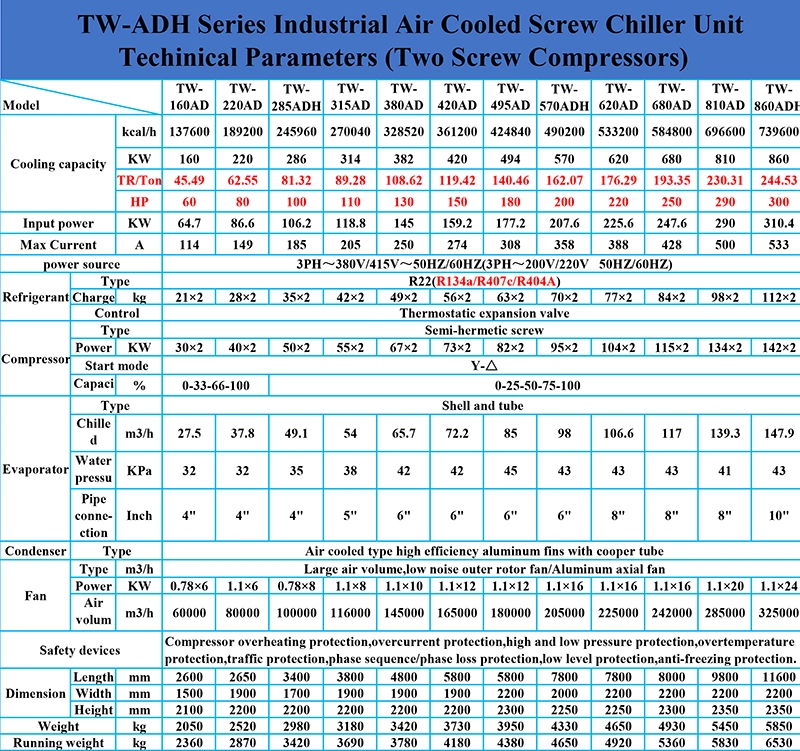

1.Air afkølet skrue Chiller Unit teknisk specifikation

2.Hvordan fungerer en 100 ton 350 kW industriel luftkølet skrue køleenhed?

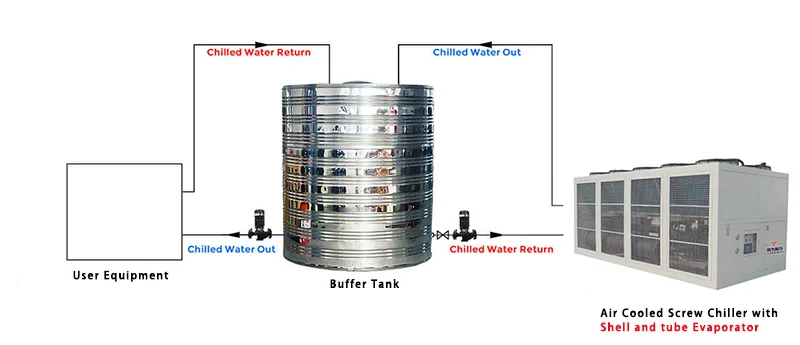

For luftkølet skruekøler er køleren med høj effektivitetsskal og rørfordamper uden vandtank og vandpumpe inde i køleren, så den skal tilslutte buffertank og pumpe udenfor, se venligst blæserforbindelsestegning til reference:

100 ton 350 kW industriel luftkølet skrue køleenhed med buffervandstank udenfor installation til reference

3. Funktioner af industriel luftkølet skruekølerenhed

✮well kendt brand skruekompressor

Enheden vedtager Tyskland Bitzer eller Taiwan Hanbell Brand semi-hermetisk skruekompressor. De seneste 5 til 6 patenterede skruetotorprofil med fremragende effektivitet.

Justerbar uendelig eller tæt trappet kapacitetskontrol har energieffektiv, stabil og stille løb. Mest avanceret patenteret højeste præcisionsproduktionsproces.Built-in Fuld intelligent overvågning og beskyttelse inklusive termisk motorisk temperaturovervågning, fasesekvensovervågning, manuel nulstilling af lock-out, olietemperatursensor.

Bred vifte af kølemiddel til option, inklusive R134A, R407C og R22 (R404A efter anmodning).

✮Microprogramming Control System

Industriel PLC -centraliseret kontrol kombineret med kompressorkapacitetskontrolsystem overvåger netop. Integreret beskyttelse mod lav temperatur, højt/lavt tryk, anti-frysende, fase mangler, anti-fase, overbelastning, motor over temperatur, olieforskel, flowkontakt, opstart latenstid.

Valgfrit driftsprog, menu førende, enhedsløbstat let at justere.

✮ Liget installation, pålidelig løb

Det skal ikke oprette forbindelse til køletårn

Strappet opstart, minimer påvirkningen af ​​elektricitet.

Stødig og sikker løb, lav vibration, let til installation.Compact -struktur, mindre plads efterspørgsel og lys i vægt, let til transport og installation.

Helt kablet, inspiceret og testet forudlevering, sparet installationstid og omkostninger.

W-form aluminiumskondensatoren af ​​finnype, hvilket sikrer tilstrækkelig varmeudvekslingsområde inden for mindre enhedsstørrelse

-Høj effektiv fordamper med internt trådkobberrør.-stor luftvolumen Axial ventilator med metalblade. Motor adskilt fra net-dækning, fast på udstødningsport af metal Siemens PLC-kontrol, LCD-berøringsskærmgrænseflade.

Standarddesign opladet R22, CFC gratis R407C, R410A, R404A, R134A for option.

380V-415V/50Hz 3ph til standarddesign. Forskellige design på kundens anmodning såsom 220-570V 60Hz 3ph til Filippinerne, Mexico eller USA-kunder.

4.Hvad er hovedkomponenterne på 100 ton 350 kW industriel luftkølet skrue køleenhed

4.1 Kompressor

Kompressoren er den vigtigste mover i den industrielle luftkølede skruekølerenhed, fordi den producerer trykvariationer for at røre kølemediet rundt.

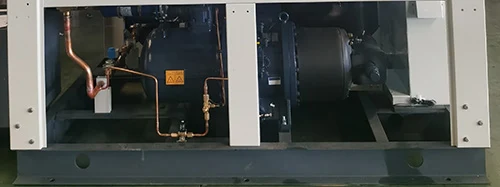

For 100 ton 350 kW luftkølet skruekølerenhed, som er med en enhed Hanbell -skruemærke eller bizskruekompressor til valgfri afhænger af den krævede kølekapacitet ved hjælp af R407C -kølemiddel, er dette brandkompress med høj kølingseffektivitet, lav støj, energibesparelse, miljøbeskyttelse og holdbarhed, sikkerhed og stabilitet.

Hver skruekompressor med 4 trin med energikontrol 25%-50%-75%-100%for at sikre, at hele skruekøleren er stabil og garanterer højkølingsydelse.

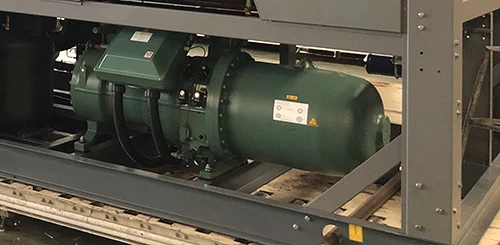

Hanbell -skruekompressor

Bizer Skruekompressor

4.2 fordamper

Fordamperen er en vigtig komponent i den industrielle luftkølede skruekølerenhed, da den er ansvarlig for at udtrække varme fra væsken, der afkøles, den er placeret mellem kompressoren og ekspansionsventilen. Skruekompressor Chiller bruger meget effektiv lukket loopskal og rørtype varmeveksler som fordamper.

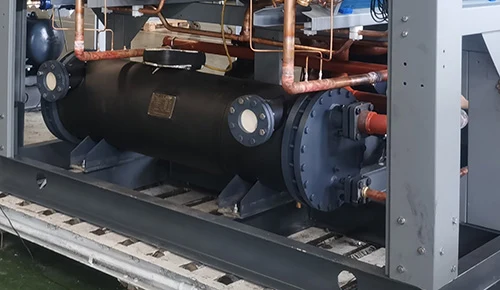

Shell og rør fordamper

5.3 Kondensator

Kondensatoren til luftkølet skruekølerenhed er udstyret med effektive tværsømmersfinner og huntrådede kobberrør til høj varmeudvekslingseffektivitet og god stabilitet. Det er at afkøle kølemiddeldampen frigivet fra kompressoren til en flydende eller gas-væskeblanding.

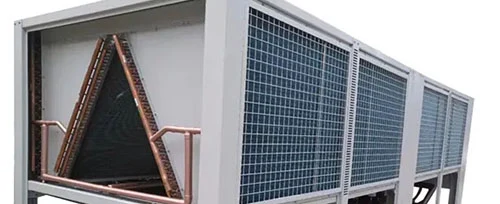

Aluminium Fin+ventilatorkondensator

5.4 Controller -panel

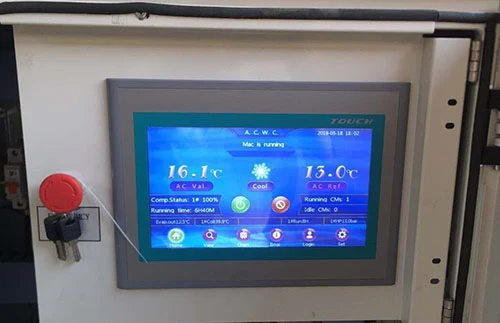

Tongwei Chillers bruger integreret PLC-kontrolsystem med interface af menneskelig-computer-interface og store LED-berøringsskærmspanel.

PLC -controllerpanel

5. Hvordan kan jeg vælge den rigtige industrielle luftkølet skruekølerenhed?

Der er fem vigtige kølerespecifikationer, du har brug for, overvej, når du vælger en køler til din applikation: kølekapaciteten til køleren, den spænding, der kræves til drift, den tilhørende pumpe hestekræfter og strømningshastighed (kontakt os for brugerdefineret valg), kølemiddel og fordampertypen.

5.1 Beregn højre kølekapacitet for køleren

En af de hyppigst spørger om, hvordan vi kan kende kølekapaciteten for kølere.  Vi bruger KW, ton, men/h, kcal/h til at vælge kølerekøleevne: 1 kW = 860 kcal/h;  1 ton = 3,517 kW;

1 kW = 3412 btu/h;

Der er også en formel til beregning af kølekapaciteten for køleren:.

Kølekapacitet (KW) = Flowhastighed (M3/H)*Tempændring (T1-T2) /0.86

Varmebelastning = C (specifik varme)* M (kvalitetsudgang pr. Time)* Tempændring (T1-T2)

Overdize køleren med 20% ideel størrelse i kw = kW x 1.2

Bemærket: T1: Indkommende vandtemperatur (℃) T2: Påkrævet kølet vandtemperatur (℃)

For eksempel, hvilken størrelse af køleren kræves for at afkøle 10 m³ vand fra 35 ° C til 15 ° C på 1 time?

Temperaturdifferential = 35 ℃ -15 ℃ = 20 ℃

Vandstrømningshastighed = 10 m³/time

Kølekapacitet i kw = 10 x 20 ÷ 0,86 = 232 kW

Overdize køleren = 232 x 1,2 = 278,4 kW

278,4 kW kølekapacitet til køleren er påkrævet.

5.2 Strøm

Forskellige lande og regioner har forskellige standarder for industriel elektricitet, de fælles strømforsyninger er 208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3Phase.

Sådanne i Filippinerne er strømforsyningen 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3PH;

I Singapore og Malaysia er strømforsyningen 415V 50Hz 3ph;

I Mexico er strømforsyningen 220V 60Hz 3ph;

I USA er strømforsyningen 208V 60Hz 3PH; 575V 60Hz 3PH; 480V 60Hz 3ph og så videre

5.3 kølemiddel

R22, R407C, R404A, R134A er valgfri valg.

R22: God køleeffekt, men R22 betragtes som en kraftig drivhusgas, så det er forbudt i de fleste lande.

R407C: En god erstatning for R22, god køleeffekt.

R404A: Velegnet til påføring, der kræver lav temperatur (under -10 ° C).

R134A: En ikke-brandbar gas, der primært bruges som en "høj temperatur" kølemiddel, der er egnet til luftkølet køler, der arbejder ved en høj omgivelsestemperatur over 50 ℃.

5.4 Fordamper Vælg

Luftkølet skruekøler bruger generelt en fordamper: bare er skal og rørvarmeveksler. Skall og rørtype fordamper, som kræver en ekstra vandbuffertank til at oprette forbindelse.

5,5 Buffer Vandtankkapacitet Vælg

Buffer Tanks kapacitet kan tilpasses i henhold til specifikke behov. Det kan buffe en større varmebelastning, opbevare mere kølet vand.

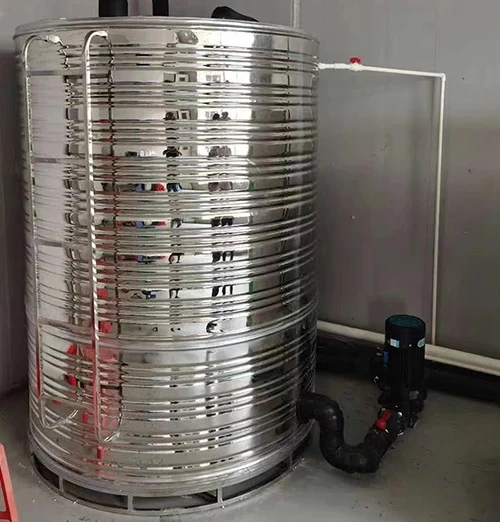

304 vandtank i rustfrit stål

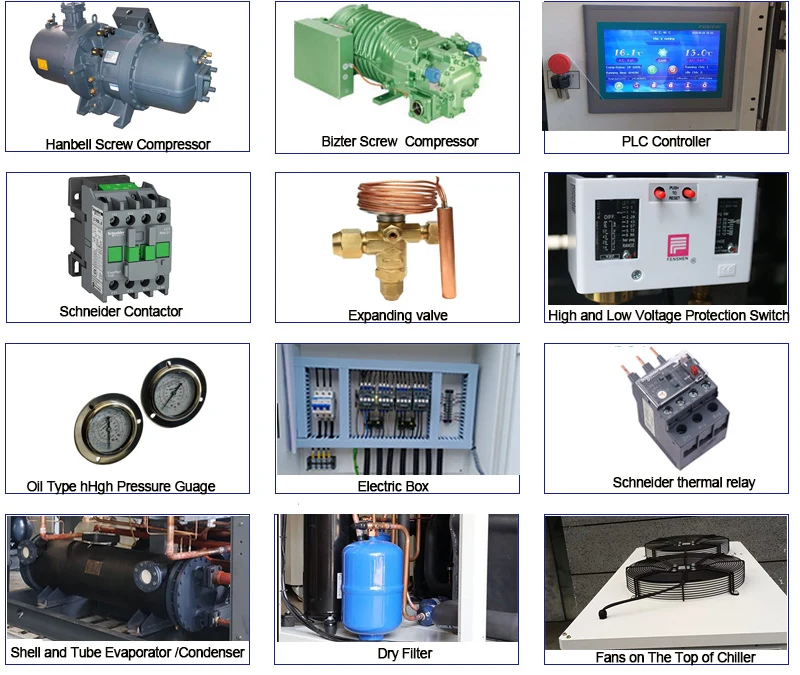

6. Spare del til luftkølet skruekøler

7.Hvad er forskellen mellem luftkølet skruekøler og en vandkølet skruekøler

Luftkølede og vandkølede skruetype Chillers er begge typer skruekøler, der bruges til køleapplikationer i forskellige brancher.

Den største forskel mellem luftkølet skruetype køler og vandkølet skruetype køler er kondensator:

Kondensatoren af ​​en luftkølet skruetype køler afkølet af den omgivende luft, som varmen, der genereres under afkølingsprocessen, spredes i den omgivende luft;

Vandkølet skruetype køler med en skal og rør vandtype kondensator, der er fastgjort til et køletårn og typisk bruges i mellemstore og brede installationer, hvor vand er tilgængeligt. Så vandkølet skruekøler skal forbinde med vandkøletårn og vandkølepumpe udenfor, installationen er mere besvær end luftkølet skruekøler.

Men hvis din omgivelsestemperatur er meget høj over 50 ℃, foreslår vi, at du bruger luftkølet skruekøler, da luftkølet skruekøler kan forbruge mere energi for at opnå den samme kølekapacitet på grund af begrænsningerne i luft som en varmeudvekslingsmedium og vandkølet skrue køler, der bruger konstant vandkilde til mere stabil og effektiv varmeafdeling, så i høj tilfredse temperatur, vandkølet skrue er mere energieffektiv og bedre valg til din påføring.

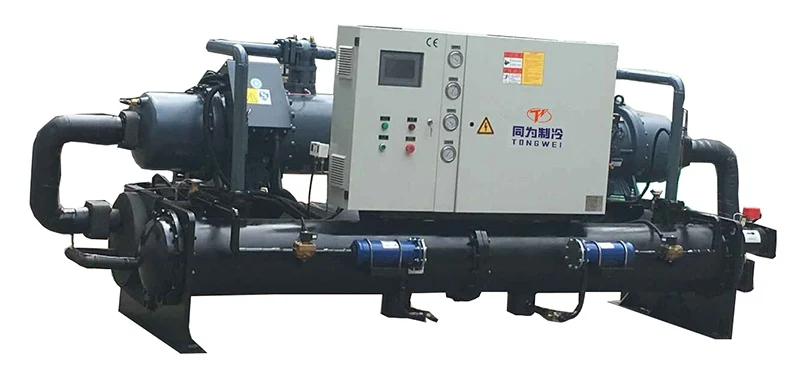

Vandkølet skrue køler

8. Industrielle anvendelser af industriel luftkølet skruekølerenhed

Industrielle luftkølede skruekølerenheder er meget populære kølesystem, der kan give stabile og pålidelige vandkølekilder til både industriel og kommerciel brug.

Luftkølet skruekølere bruges også i vid udstrækning inden for plastindustri, fødevareindustri, kemisk industri og cement/ betonkøling.

8.1 Plastikindustri

Luftkølede skrueafkølere bruges også i vid udstrækning i plastforarbejdning og plastindustri, herunder støbning af plastisk injektion, plastikekstruder og ekstruderingslinjer, blæsende støbemaskiner.

Funktionen ved at bruge en luftkølet skruekøler er at tilvejebringe kølevandstrømningshastigheden til afkøling af plastikformstemperaturen ned for at sikre, at produktkvaliteten og produktionseffektiviteten.

Luftkølet skruekøler til plastindustrien

8.2 Fødevare- og drikkevareindustri

Luftkølet skruekøler er en effektiv måde at afkøle dine produkter på uden at fryse i fremstillingsfartøjet. Nogle eksempler såsom vinfermentering, øl/bryggeri køler, kulsyreholdige vandkølemaskiner og mejeriprocesser er alle blevet forbedret ved brug af vandkølet rulleafkøler. Vandet køles i kølerne og strømmer derefter gennem lukkede sløjfe -rør, der er fastgjort til varmevekslerens fødevarer og drikkevarer. Dette forhindrer, at metalkorrosion ofte findes i vand og holder også dit produkt ved en konsekvent temperatur. Uanset om du har brug for den bedste gær for at holde din vinfermentering eller forhindre din mælk i at blive harsket, kan en skruekøler hjælpe dig med at opnå dine ideelle resultater.11

Luftkølet skruekøler til fødevareindustrien

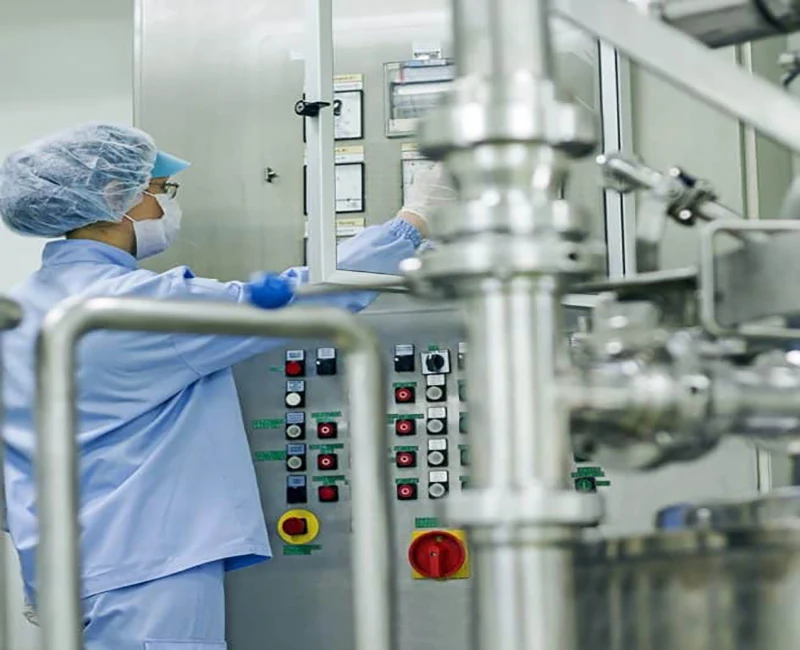

8.3 Kemisk industri

Den farmaceutiske industri forbereder medicin ved behandling af forskellige opvarmnings- og køleparametre som blanding, ekstrudering, blanding, luftkølet skruekøler er kølemaskiner, der giver lavtemperatur kølevand, reducerer temperaturen på det kemiske maskineri og farmaceutisk køling.

Luftkølet skruekøler til kemisk industri

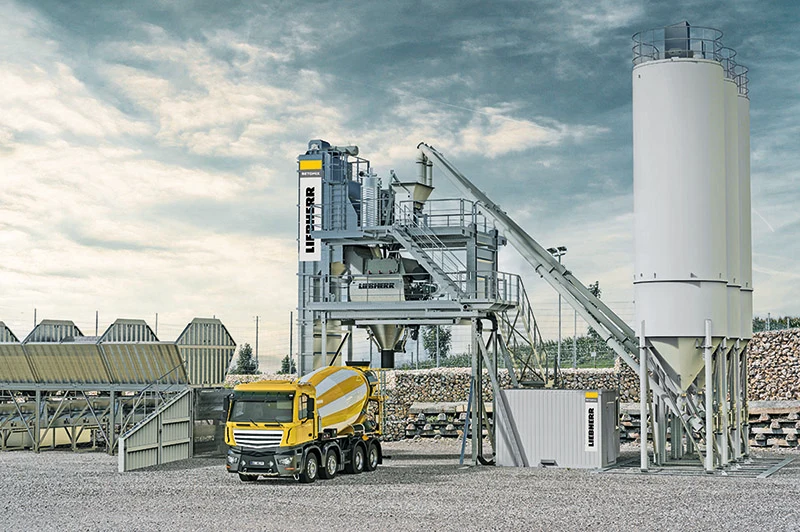

8.4 Cement /betonkøling

Cementproduktion involverer en række kemiske reaktioner, der genererer betydelige mængder varme. Hingulling blandes normalt med vand til fra det materiale, der er kendt som beton, hvis temperatur i vid udstrækning bestemmes af det vand, der bruges i den kemiske kombination af cementaggregater og vand.

Skru køer til cement og betonkøling

9.Shippende måde på 100 ton 350 kW industriel luftkølet skrue kølig enhed

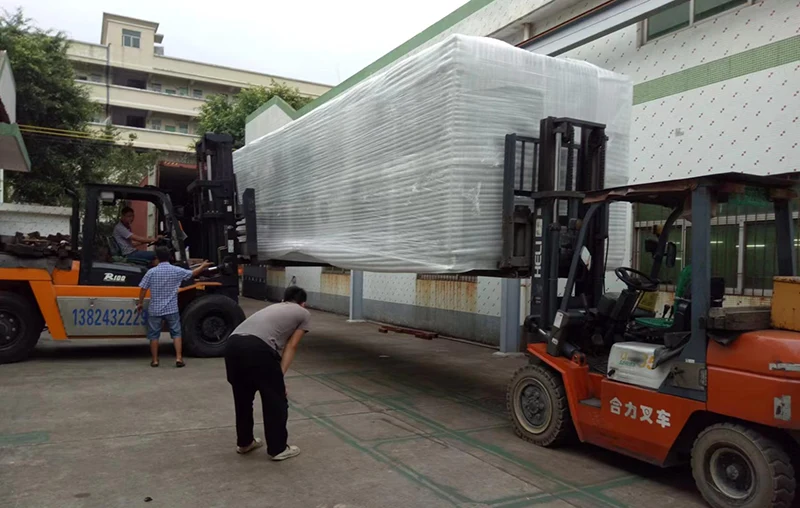

Som en professionel vandkølerleverandør og eksportør har vi vores egen forsendelsesforsporger til at arrangere forsendelsen. Vores chiller -maskine er med krydsfinerpakning, som forhindrer skade under transport og opfylder eksportstandarder. Der er tre måder kan levere din kølerenhed:

1. skib med fly: Da køleren er med kompressor, vandpumpe og ventilatorer, er det komprimerede kølemiddel og olie inde i kompressoren et farligt emne med mulighed for eksplosion, så den skal frigive det komprimerede kølemiddel inden transport. (Det betyder, at vandafkølemiddel uden kølemiddel, når du vælger denne forsendelsesmåde. Efter at maskinen ankommer til din destination, skal du tilføje kølemiddel af lokale fagfolk. Luftfartsselskabet beder os også om at give mange dokumenter for at bevise, at den chiller, der ikke er et farligt produkt, der anbefales fragtomkostninger med luft, er meget høje, kan være højere end omkostningerne til chiller, så ved luft til levering er ikke den transportformer, der anbefales til vores kunde.

2. skib ved søs: Transporttidet er længere end med luft, men fragtomkostningerne er billige, og det er ikke nødvendigt at tilføje kølemiddel, når udstyret ankommer til destinationen. Denne forsendelsesvej er den mest egnede transportform for dig til at levere din lokale havn.

3.Hvis du har din egen forsendelsescontainer i din anden leverandør i Kina, kan vi hjælpe dig med at levere chiller -maskinen til din leverandør i enhver Kina.
