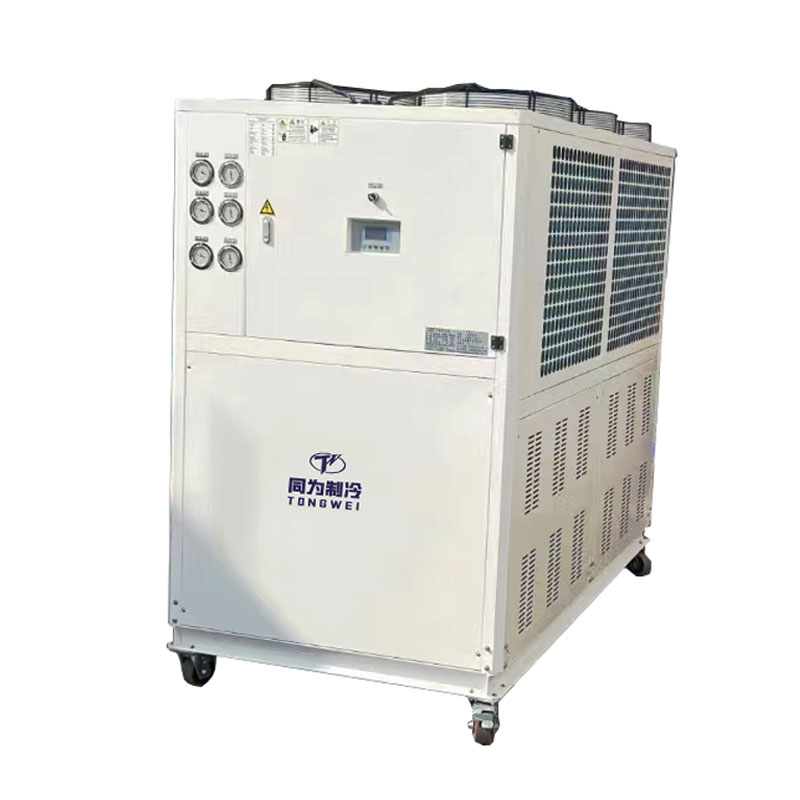

Stationært luftkølersystem til elektroplettering og plettering

Stationært luftkølersystem til elektroplettering og plettering

Stationært luftkølersystem er en type kølesystem, der afkøles væske og fungerer sammen med udstyrets lufthåndteringssystem. Luftkølede kølere er typer af kølere, der er afhængige af at bruge fans til at fjerne varme fra uden for bygningen i stedet for at stole på et køletårn. Hovedkomponenten er et selvstændigt køler, der skal ledes til en pumpe og en separat tank eller pool til funktion. Dette chiller-system har typisk separate kontroller for køleren og pumpe eller pumper, med elektriske forbindelser for hver komponent. Ideelt set skal kontrollerne kables sammen for at forhindre, at køleren afkøles, indtil cirkulationspumpen kører. Stationær luftkøler er udstyret med Panasonic/Danfoss rulle -kompressor til1/2hp til 60 hkKølekapacitet, semi-hermetisk Hanbell /Bizer-skruekompressor tilover 30 hkKølekapacitet ved hjælp afR407C, R22, R134A og R404A er alle tilgængelige afhængigt af den kølerenheds arbejdstilstand, applikationskrav og omgivelsestemperatur. Kølerens temperaturstyringsområde er fra -30 ℃ til +25 ℃. Stationær luftkølet køler køler bruges ikke kun til afkøling af elektroplettering og plettering, men også vidt brugt til fødevareindustri, die casting, gummi, trykning, plastikinjektionsformning, drikkevareproduktion, metalpolering, den farmaceutiske industrier og andre andre industrier.

Stationært luftkølersystem til elektropletning og plettering kaldes ogsåElektroplettering og plettering af kølerellerElektroplettering og pletteringssystem, der fjerner varmen fra elektropletterings- og pletteringsforarbejdningssystemer. Elektroplatering er en metalafslutningsproces, der påfører et lag metal i stedet for maling på metaloverfladen. Den elektropletterende køler fjerner den varme, der genereres under den elektrokemiske proces gennem luftkølet kondensator. Kontrolventiler og termiske sensorer registrerer eventuelle ændringer i temperaturen i elektropletteringsprocessen. Det har miljøvenlig opførsel på grund af ozonbeskyttelse af kølemiddel. Det er kendt for sin lette installation og vedligeholdelse i forskellige applikationer.

Som en Kina-førende producent og leverandør af stationært luftkølersystem over 15 år har Tongwei eksporteret forskellige stationære luftkølet eller vandkølede kølerekapacitet fra 10 ton, 20 ton, 40ton, 50ton, 80ton 120 ton og 200ton til USA, Colombia, Filippinerne, Australien, Malaysia, Singapore, Indonesia, Chile, Mexico, Argentina, Colombia, Kuar, Kuwit Egypten, Saudi-Arabien osv. Vi leverer ikke kun chiller-maskiner af høj kvalitet, men vi prioriterer fremragende kundeservice. En stor fordel ved vores Tongwei er, at vores kunder er vores højeste prioritet, der adskiller os fra vores konkurrenter. Vores kyndige team er dedikeret til at levere fremragende kundeservice og din tilfredshed. Nogle af de vigtigste fordele, som vores team giver til din køler, inkluderer: grundigt pakker, rengør, og test hvert chiller -system inden forsendelse; Foretag rutinemæssig kvalitetssikringskontrol på hver enhed; Skib kun helt nye maskiner og systemer til vores kunder; fejlfinding og løsning af problemer så hurtigt og effektivt som muligt.Kontakt osi dag for at få alle disse store fordele med din stationære køler. Et medlem af vores team vil med glæde behandle alle spørgsmål, du måtte have, og diskutere komplette tekniske specifikationer. Vi ser frem til at arbejde sammen med dig.

Stationært teknisk specifikation af luftkølersystemet

Hvordan fungerer stationært luftkølersystem?

Stationær luftkøler med buffervandstank udenfor installation til reference

Funktioner i stationært luftkølersystem

»Afkølingskølingskapacitet fra 1/2 ton til 200 ton.

»Brandet panasonic/danfsso rulle kompressor eller Hanbell/biz -skruekompressor til lav støj -annonce, der kører glat.

»Skal og rør /rustfrit stålplader type fordamper

»Brug kølemidler som R404A, R410A, R134A/R407C osv. For at imødekomme kravene til køletemperatur og miljøbeskyttelse

»Valg af temperaturvalg: Proces kølet vand mellem 35 ° C og -30 ° C kan leveres (brugere kan vælge forskellige enhedsspecifikationer i henhold til forskellige produktionsbehov)

»Ingen behov for vandkøletårn

»Let installation og drift, omkostninger til lav vedligeholdelse

Hvad er de vigtigste komponenter i stationært luftkølersystem til elektroplettering og plettering?

4.1 Kompressor

Kompressoren er den vigtigste mover i stationær luftkølet køler, fordi den producerer trykvariationer for at røre kølemediet rundt.

Til stationært luftkølersystem til elektroplettering og plettering, som er med Panasonic /Danfoss rulle kompressor eller Hanbell /Bizter -brandskruekompressor til valgfri afhænger af den krævede kølekapacitet, ved hjælp af R407C -kølemiddel, er dette brandkompress med høj kølingseffektivitet, lav støj, energibesparelse, miljøbeskyttelse og holdbarhed, sikkerhed og stabilitet.

Hver skruekompressor med 4 trin med energikontrol 25%-50%-75%-100%for at sikre, at hele skruekøleren er stabil og garanterer høj kølegenskab.

Panasonic kompressor

Danfoss kompressor

Hanbell -skruekompressor

Bizer Skruekompressor

4.2 fordamper

Fordamperen er en vigtig komponent i stationær køler, da den er ansvarlig for at udtrække varme fra væsken, der afkøles, den er placeret mellem kompressoren og ekspansionsventilen. Der er tre typer fordamper:Rustfrit stålspole i vandtankfordamper, fordamper i rustfrit stålplade, skaldyr og rørfordamper.

SS Coil i SS Water Tank fordamper

Shell og rør fordamper

3.3 Vandpumpe

Vandpumpen er designet til at øge trykket og strømmen af ​​det kølede vand i et lukket rum.

Vandtrykket vandpumpe til køleren er omkring 2 bar, men hvis du har brug for mere højere vandtryk, skal du fortælle os, når du forespørger. F.eks. Når du bruger køler til køleflaske, har vandtrykket til vandpumpe behov omkring 4 bar.

Vandpumpe

Vandpumpe med højt tryk

3.4 Kondensator

Kondensatoren til stationær luftkølet køler er udstyret med effektive tværsømmersfinner og huntrådede kobberrør til høj varmeudvekslingseffektivitet og god stabilitet. Det er funktionen at afkøle kølemiddeldampen frigivet fra kompressoren til en flydende eller gas-væskeblanding.

Aluminium Fin+ventilatorkondensator

4.5 Controller -panel

Tongwei Chillers bruger præcisions digital temperaturcontroller, det RS485 kommunikationsport ， som kan udføre fjernovervågning og kontrol. Enkel drift, lav fejlfrekvens, høj sikkerhedsfaktor, let installation.

Controller -panel

5. Stationær luftkølet køler vs stationært vandkølede kølere

▪ Luftkølede kølerne kræver mindre vedligeholdelse end vandkølede enheder.

▪ Luftkølede kølerne kræver ikke et vandkøletårn eller en kondensatorvandskølepumpe.

▪ Forbrug cirka 10% mere strøm end en vandkølet enhed på grund af våde overflader, der overfører varme bedre

end tørre overflader.

▪ Luftkølede kølere kræver mindre vand.

Luftkølede kølersystemer er vidt brugt på steder, hvor vandressourcer ikke er tilstrækkelige, eller vandkvaliteten ikke er særlig god. Den mest praktiske del er, at luftkølede chiller-systemer ikke kræver køletårne, så de er lette at installere. (Hvis en luftkølet køler ikke er det, du har brug for, skal du henvise til vandkølet køler.)

120 ton stationær luftkølet køler

120 ton staitionært vandkølet køler

Hvad er forskelle mellem stationær køler og bærbar køler?

Den største forskel mellem stationær køler og bærbar køler er, at:

Stationær køler inkluderer ikke en pumpe eller en tank inde, der har brug for puffervandstank og vandpumpe udenfor;

Bærbar kølerKombinerer alle nødvendige komponenter, herunder - Kølekredsløbet, fuld diagnostisk berøringsskærmskontrollere og elektricitet, procespumpe, en reservoiretank, der let er at installere.

Stationær luftkølet køler

Bærbar luftkølet køler

Hvordan kan jeg vælge det rigtige stationære Air Chiller -system?

Der er fem vigtige kølerespecifikationer, du har brug for, overvej, når du vælger en køler til din applikation: kølekapaciteten til køleren, den spænding, der kræves til drift, den tilhørende pumpe hestekræfter og strømningshastighed (kontakt os for brugerdefineret valg), kølemiddel og fordampertypen.

7.1 Beregn højre kølekapacitet for køleren

En af de hyppigst spørger om, hvordan vi kan kende kølekapaciteten for kølere.  Vi bruger KW, ton, men/h, kcal/h til at vælge kølerekøleevne:1 kW = 860 kcal/h;  1 ton = 3,517 kW;

1 kW = 3412 btu/h;

Der er også en formel til beregning af kølekapaciteten for køleren:.

Kølekapacitet (KW) = Flowhastighed (M3/H)*Tempændring (T1-T2) /0.86

Varmebelastning = C (specifik varme)* M (kvalitetsudgang pr. Time)* Tempændring (T1-T2)

Overdize køleren med 20% ideel størrelse i kw = kW x 1.2

Bemærket: T1: Indkommende vandtemperatur (℃) T2: Påkrævet kølet vandtemperatur (℃)

For eksempel, hvilken størrelse af køleren kræves for at afkøle 10 m³ vand fra 35 ° C til 15 ° C på 1 time?

Temperaturdifferential = 35 ℃ -15 ℃ = 20 ℃

Vandstrømningshastighed = 10 m³/time

Kølekapacitet i kw = 10 x 20 ÷ 0,86 = 232 kW

Overdize køleren = 232 x 1,2 = 278,4 kW

278,4 kW kølekapacitet til køleren er påkrævet.

7.2 Strøm

Forskellige lande og regioner har forskellige standarder for industriel elektricitet, de fælles strømforsyninger er208-230V, 380-420V, 440-480V, 50Hz eller 60Hz, 3fase.

Sådanne i Filippinerne er strømforsyningen 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3PH;

I Singapore og Malaysia er strømforsyningen 415V 50Hz 3ph;

I Mexico er strømforsyningen 220V 60Hz 3ph;

I USA er strømforsyningen 208V 60Hz 3PH; 575V 60Hz 3ph; 480V 60Hz 3ph og så videre

7.3 kølemiddel

R22, R407C, R404A, R134A er valgfri valg.

R22: God køleeffekt, men R22 betragtes som en kraftig drivhusgas, så det er forbudt i de fleste lande.

R407C: En god erstatning for R22, god køleeffekt.

R404A: Velegnet til påføring, der kræver lav temperatur (under -10 ° C).

R134A: En ikke-lammbar gas, der primært bruges som et "højtemperatur" kølemiddel, der er egnet til luftkølet køler, der arbejder ved en høj omgivelsestemperatur over 50 ℃.

7.4 Fordamper Vælg

Luftkølet skruekøler bruger generelt en fordamper: bare erShell og rørvarmeveksler.Shell og rørtype fordamper, som kræver en ekstra vandbuffertank for at oprette forbindelse.

7,5 Buffer Vandtankkapacitet Vælg

Buffer Tanks kapacitet kan tilpasses i henhold til specifikke behov. Det kan buffe en større varmebelastning, opbevare mere kølet vand.

304 vandtank i rustfrit stål

Reservedel til stationær luftkølet køler

Industrielle anvendelser af stationært luftkølersystem

Stationære køler er meget populære kølesystem, der kan give stabile og pålidelige vandkølekilder til både industriel og kommerciel brug.

Luftkølede kølere bruges ikke kun til elektroplettering og plettering, men bruges også meget i plastindustrien, fødevareindustrien, kemisk industri og cement/ betonkøling.

9.1 Plastikindustri

Stationære luftkølede kølere er også vidt brugt i plastforarbejdning og plastisk industri, herunder støbning af plastisk injektion, plastikekstruder og ekstruderingslinjer, blæsende støbemaskiner.

Funktionen af ​​at bruge en luftkølet skruekøler er at tilvejebringe kølevandstrømningshastigheden til afkøling af plastikformstemperaturen ned for at sikre, at produktkvaliteten og produktionseffektiviteten.

Stationær luftkølet køler til plastindustrien

9.2 Kemisk industri

Den farmaceutiske industri forbereder medicin ved behandling af forskellige opvarmnings- og køleparametre som blanding, ekstrudering, blanding, luftkølet skruekøler er kølemaskiner, der leverer kølevand med lav temperatur, reducerer temperaturen på det kemiske maskineri og farmaceutisk køling.

Luftkølet skruekøler til kemisk industri

9.3 Cement /betonkøling

Cementproduktion involverer en række kemiske reaktioner, der genererer betydelige mængder varme.cement blandes normalt med vand til fra det materiale, der er kendt som beton, hvis temperatur i vid udstrækning bestemmes af vandet, der bruges i den kemiske kombination af cementaggregater og vand.

Forsendelsesmåde til stationært luftkølersystem

Som en professionel vandkølereleverandør og eksportør har vi vores egen forsendelsesforsporger til at arrangere forsendelsen. Vores chiller -maskine er med krydsfinerpakning, som forhindrer skade under transport og opfylder eksportstandarder. Der er tre måder kan levere din kølerenhed:

1. skib med fly: Da køleren er med kompressor, vandpumpe og ventilatorer, er det komprimerede kølemiddel og olie inde i kompressoren et farligt emne med mulighed for eksplosion, så den skal frigive det komprimerede kølemiddel inden transport. (Det betyder, at vandafkølemiddel uden kølemiddel, når du vælger denne forsendelsesmåde. Efter at maskinen ankommer til din destination, skal du tilføje kølemiddel af lokale fagfolk. Luftfartsselskabet beder os også om at give mange dokumenter for at bevise, at den chiller, der ikke er et farligt produkt, der anbefales fragtomkostninger med luft, er meget høje, kan være højere end omkostningerne til chiller, så ved luft til levering er ikke den transportformer, der anbefales til vores kunde.

2. skib ved havet: Transporttiden er længere end med luft, men fragtomkostningerne er billige, og det er ikke nødvendigt at tilføje kølemiddel, når udstyret ankommer til destinationen. Denne forsendelsesmåde er den mest egnede transportform for dig til at levere din lokale havn.

3.Hvis du har din egen forsendelsescontainer i din anden leverandør i Kina, kan vi hjælpe dig med at levere chiller -maskinen til din leverandør i enhver Kina.

Hvorfor skal du vælge Tongwei til din stationære leverandør af luftkølersystemet?

▪ Erfaring, du kan stole på

Vi har designet og bygget vandafkøling i over 15 år. Fra luftkølet køler til vandkølede kølere og alt derimellem har vi bygget chiller til næsten enhver branche og enhver anvendelse.

▪ Hurtigt citat

Få et tilbud på dit projekt i dag! Vi leverer typisk et brugerdefineret tilbud inden for 2 timer.

▪ Kundeservice 24/7

Tro, at vi altid vil være ved din side. Uanset om du har et spørgsmål eller har brug for et tilbud, er der altid nogen, der besvarer telefonen 24 timer i døgnet.

▪ Holdbar og pålidelig maskine

Vores produkter er fremstillet af materialer af høj kvalitet, og vi tilbyder en konkurrencedygtig garanti på alle industrielle kølere.
