Glykol vandkøler til bryggeriindustrien

Glykol vandkøler til bryggeriindustrien

Glykol vandkøler er en type kølemaskine, der bruges til at få lav temperaturregulering i forskellige industrielle applikationer ved at bruge glykol og vandblanding som kølemiddel til at frigive varme ud af systemet. En køler er et kølesystem, der bruges til at køle en tønde med ethylenglycol for at sænke temperaturen. Glykolen ledes derefter gennem en lukket sløjfe af et eller flere rør forbundet til glykolkøleren. Dette cirkulerer den afkølede glykol og hjælper med at sænke temperaturen på alt, der er knyttet til systemet. Glykolvandkøler til bryggerier kaldes også bryggeriskøler eller bryggerikølesystem, som bruges i fermentering og pull-down-processen (cold crashing) typisk cirkulerer omkring -2 ℃ glykol til 0℃ øl. Bryggerikølere kører ved temperaturer under 32°F (frysning) og kræver derfor propylenglycol.

Glykol vandkøler er med specifikke komponenter som Panasonic/Danfoss kompressor til scroll glycol chiller fra 1/2HP til 60HP, Hnablle/Bizter komprimator til skrue glycol chiller over 30HP, luftkølet eller vandkølet kondensator, kølemiddelvandtank, glykolpumpe , rustfri stålplade eller skal og rør varmeveksler, kontrolpanel, ekspansionsventiler og beskyttelsesanordninger osv. Til sådanne lavtemperatur-glykolkølere bruger den R404a kølemiddel. Kølemidlet er en ikke-nedbrydende ozongas og anses for at være miljøvenlig. Det skal forbindes med køletårn og kondensatorpumpe for varmeafledning for høj køleeffektivitet.

Som en førende producent og leverandør af glycolvandkølere i Kina designer vi bryggeriproceskøler med ét formål for øje: at holde dit bryggerifremstillingsudstyr kørende. Med over 15 års erfaring tilbyder vi et robust udvalg af luftkølede og vandkølede systemer til industriel kvalitet. Vi designer omkostningseffektive og pålidelige skræddersyede løsninger for at imødekomme dit bryggeri's unikke krav til proceskøling, hvilket bringer vores brancheførende ingeniør- og serviceekspertise til at sikre pålidelighed og nem betjening. Vi har et dedikeret teknisk- og kundesupportteam, som vil guide dig gennem valg af bryggerikølere og opstartsprocessen og være der for dig længe efter installationen. Stol på vores brancheførende ekspertise til at hjælpe dig med at maksimere din bryggeridrift og fortjeneste. Hvis du leder efter et glykolkølesystem til din applikation, er du velkommen til atkontakt osat tilpasse dine glykolkølevandssystemer med høj kvalitet og rimelig pris til lavtemperaturkølerne. Vi ser frem til at arbejde sammen med dig.

Glykol vandkøler Teknisk specifikation

Egenskaber og fordele ved Glycol Water Chiller

 ▪ Kølekapacitet fra 1/2 ton til 50 ton for glycol scroll kølesystem, fra 30 ton til 100 ton for skrue glycol kølesystem.

 ▪ Temperaturvalgsområde: Proceskølet vand mellem -30°C og 5°C kan leveres (brugere kan vælge forskellige enhedsspecifikationer i henhold til forskellige produktionsbehov).

 ▪ Højkvalitetsloddet plade/skal og rør som varmeveksler

 ▪ Indløbs- og udløbsvandomløbsventiler er udstyret til at justere vandtrykket efter behov

 ▪ Vandbeholderens skueglas gør det muligt at kontrollere vandstanden og vandkvaliteten med et øjeblik.

 ▪ Panasonic/Danfoss scrollkompressor med miljøvenlig R404a kølemiddel

 ▪ Den skal forbindes med køletårn og kølepumpe

 ▪ Chiller udstyret med følgende sikkerhedsbeskyttelser: Overbelastningsbeskyttelse, Invers Fase Alarm, Høj/Lavtryk Alarm, Vandflow, Vandstandsindikator, Anti-Frost beskyttelse

Hvad er hovedkomponenterne i glycolvandkøler til bryggeriindustrien?

3.1 Kompressor

Kompressoren er nøglemotoren i glykolvandkølersystemet, fordi den producerer trykvariationer for at omrøre kølemidlet.

For Glycol Water Chiller For Brewery, som er med Panasonic/Danfoss-mærket kompressor, der bruger R404a kølemiddel, er dette mærke kompres med høj køleeffektivitet, lav støj, energibesparelse, miljøbeskyttelse og holdbarhed, sikkerhed og stabilitet.

Panasonic kompressor

Danfoss kompressor

3.2 Fordamper

Fordamperen er en afgørende komponent i glykolvandkøleren, da den er ansvarlig for at udvinde varme fra væsken, der afkøles, den er placeret mellem kompressoren og ekspansionsventilen. Der er tre typer fordampere: skal- og rørfordamper, 304SS fordamper af rustfrit stålplade.

SS Plade Type+ Vandtankfordamper

Skal og rørfordamper

3.3 Vandpumpe

Vandpumpen er designet til at øge trykket og flowet af det afkølede vand i et lukket rum.

vandtryksvandpumpen til chiller er omkring 2 bar, men hvis du har brug for mere højere vandtryk, så fortæl os, når du forespørger. For eksempel, når du bruger chillere til køleflaskeblæsemaskine, skal vandtrykket til vandpumpen bruge omkring 4 bar.

Vandpumpe

Højtryks vandpumpe

3.4 Kondensor

Kondensatoren til glykolvandkøleren er skal og rør, hvor de indvendige kobberrør anvender en ydre gevindprægningsproces. Dette design forbedrer effektivt varmevekslingseffektiviteten mellem kølemidlet og vandet under processen. Sammenlignet med traditionelle glatte kobberrør øger den ydre gevindprægeproces kobberrørenes overfladeareal og udvider derved kontaktområdet til varmeveksling og forbedrer kondensatorens termiske ledningsevne. Dette optimeringsdesign gør det muligt for kondensatoren på den vandkølede glykolkøler at overføre varme fra kølemidlet til vandet hurtigere og mere ensartet, hvilket gør det muligt for vandet at transportere varmen væk.

Skal og rør kondensator

3.5 Kontrolpanel

Tongwei kølere bruger præcisions digital temperaturcontroller, den RS485 kommunikationsport, som kan udføre fjernovervågning og kontrol. Enkel betjening, lav fejlrate, høj sikkerhedsfaktor, nem installation.

Kontrolpanel

Reservedel til glykolvandkøler

Hvad er forskellen mellem Glycol Scroll Brewery Chiller og Glycol Screw Brewery Chiller?

Der er to typer glykolbryggerikølere: den ene erluftkølet glykolbryggerikøler, den anden ervandkølet glykolbryggerikøler ;

Luftkølede glykolbryggerikølerebruge den omgivende luft til at aflede varme fra bryggeriprocesserne. De er energieffektive, pladsbesparende og mindre vedligeholdelse, der hjælper med at spare penge.

Vandkølede glykolbryggerikølerebruge vand fra et eksternt vandkøletårn til at aflede varme fra bryggeriprocesserne. Disse systemer har længere levetid, relativt støjsvage og mere ensartet køleydelse end den luftkølede bryggerikøler.

Glycol Scroll Brewery Chiller                                Glycol Screw Brewery Chiller

▪ 1hp-60HK                                                          Over 60HK

▪ Danfoss/Panasonic Scroll Compressor                       Hanbell/Bitzer-skruekompressor

▪ Bygget med vandtank og vandpumpe                      Uden vandtank og vandpumpe

Luftkølet glycol Scroll Brewery Chiller   

Luftkølet glykolskruebryggerikøler

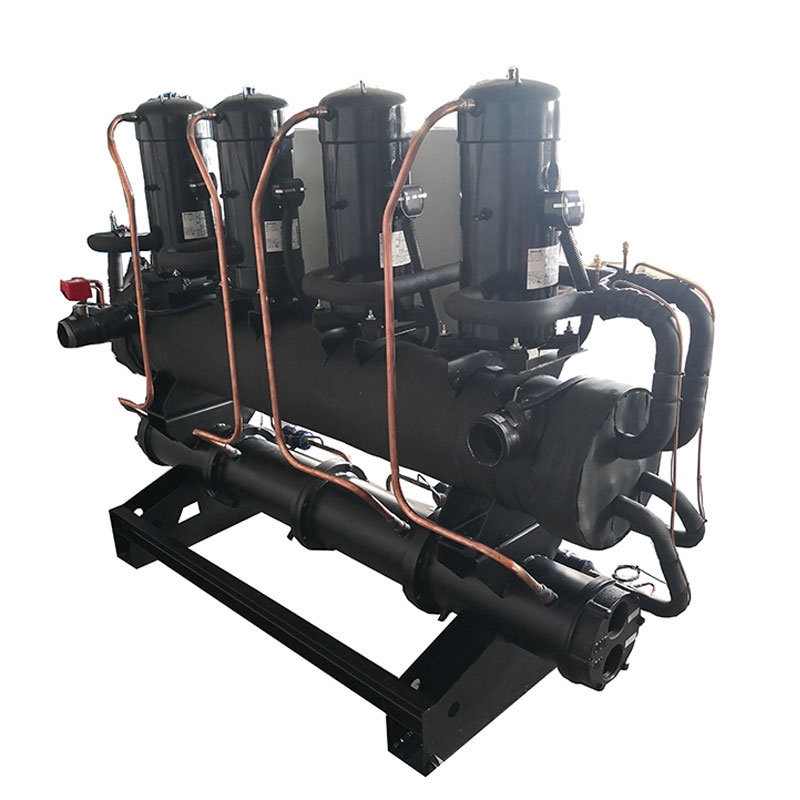

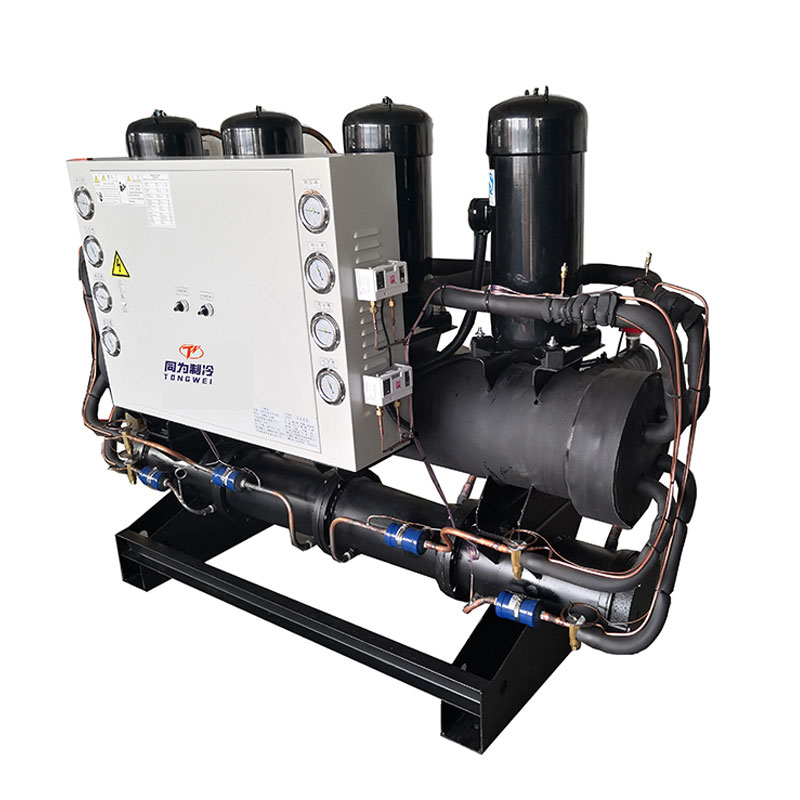

Vandkølet glycol Scroll Brewery Chiller   

Vandkølet glykolskruebryggerikøler

Hvorfor bruges glycol til afkøling?

Det mest almindeligt anvendte kølemiddel i en chiller er vand eller en blanding af vand-glykol. Glykolbaserede kølemidler består af enten ethylenglycol eller propylenglycol. Den største fordel ved glykolkølemidler er deres anti-fryseegenskaber. Rent vand fryser ved 0 grader C, mens 30% ethylenglycol fryser ved -14 grader C. Glykolblandingernes lave frysepunkt gør dem ideelle til at køle emner, der er under vands frysepunkt. Selvom glykol har en lavere varmekapacitet end vand (hvert kilogram glykol er lettere at opvarme end et kilogram vand), gør den høje temperaturforskel det muligt for glykolblandingen at aflede varmen hurtigere end rent vand. Glykolblandingerne er mere velegnede til applikationer, hvor køleren hurtigt skal aflede et stort antal varme. Ud over at give fremragende varmeoverførselsparametre har glykol en tendens til at modvirke algevækst i varmeoverførselsudstyr.

Sammenligning af ethylenglycol og propylenglycolegenskaber

Ethylen gycol og propylen glycol

Hvordan virker glykolvandkøler?

En glykolkøler er sammensat af en kølekomponent og rør, der indeholder en vand-glykolblanding som kølemiddel. Afkølet væske fra køleenheden kanaliseres gennem rørene forbundet med en termisk veksler, der omgiver en opvarmet proces. Efter optagelse af varme fra den tilknyttede proces, returneres den varme kølevæske til køleenheden til afkøling, hvorefter processen gentages.

En glykolkøler består af en kompressor, en fordamper, en kondensator, et drosselelement og et elektrisk styresystem. Lad os se, hvad der er arbejdsprincippet for en glykolkøler:

 Glykolchiller arbejdsprincip

Forholdet mellem vand og glycol, der skal bruges

Det er vigtigt at bruge det korrekte forhold mellem glykol og vandblanding i kølesystemet afhænger af den koldeste temperatur, du har brug for under drift, da utilstrækkelig glykol kan få systemet til at fryse, muligvis sprænge rør og endda ødelægge kølerens fordamper, endda kan beskadige glykolkøler, mens for meget glykol til et kølesystem vil resultere i et ineffektivt system.

Men hvad er det bedste forhold for glykol- og vandblandinger? Se venligst nedenfor glykolforholdet mellem glykol og vandblandinger til glykolkøleren i din afkølingsproces:

Hvordan kan jeg vælge den rigtige glykolvandkøler til din anvendelse?

Der er Seks vigtige chiller-specifikationer, du skal overveje, når du vælger en chiller til din applikation: kølekapaciteten til chilleren, den spænding, der kræves til drift, den tilhørende pumpehestekræfter og flowhastighed (kontakt os for tilpasset valg), kølemiddel og fordamper type.

9.1 Luftkølet glykolkøler eller vandkølet glykolkøler

Der er to typer glykolkølere: den ene er luftkølet, den anden er vandkølet.

Luftkølede glykol scroll kølerebruge aluminiumsfinne+blæser som kondensatorer, der ligner "radiatorerne" i en bil. De bruger en blæser til at tvinge luft gennem kølemiddelspiralen. Medmindre de er specielt designet til høje omgivende forhold, skal luftkølede kondensatorer fungere effektivt ved en omgivende temperatur på 45 ℃ eller mindre.

Vandkølet glykol scroll-kølerbrug skal og rør som kondensatorer. Varmen kommer ind i kondensatorvandet fra kølemiddeldampen. Det varme kondensatorvand pumpes derefter til vandkøletårnet, hvor varmen fra processen til sidst udledes til atmosfæren.

9.2 Beregn den rigtige kølekapacitet for køleren

En af de oftest spørger om, hvordan vi kan kende kølekapaciteten for kølere.  Vi bruger KW, Ton, But/h, Kcal/h til at vælge kølekapacitet:1 KW=860 kcal/h;  1 TON=3,517 KW; 1 KW=3412 Btu/h;

Der er også en formel til at beregne kølekapaciteten for chiller:.

Kølekapacitet(kw)= Flowhastighed(m3/h)*Temperaturændring(T1-T2)/0,86

Varmebelastning= C(specifik varme)* M(kvalitetsydelse pr. time)*Temperaturændring(T1-T2)

Overdimensioner køleren med 20 % ideel størrelse i KW = KW x 1,2

Bemærket: T1: Indgående vandtemperatur (℃)      T2: Påkrævet kølevandstemperatur (℃)

For eksempel, hvilken størrelse køler kræves for at køle 10m³ vand fra 35°c til 15°c på 1 time?

Temperaturdifference = 35℃-15℃=20℃

Vandflow = 10 m³/time

Kølekapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW

Overstørrelse køleren = 232 x 1,2 = 278,4KW

278,4 kw kølekapacitet til chiller er påkrævet.

9.3 Strøm

Forskellige lande og regioner har forskellige standarder for industriel elektricitet, de almindelige strømforsyninger er208-230V, 380-420V,440-480V,50Hz eller 60Hz, 3-faset.

Sådan i Filippinerne er strømforsyningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

i Singapore og Malaysia er strømforsyningen 415V 50HZ 3PH;

i Mexico er strømforsyningen 220V 60HZ 3PH;

I USA er strømforsyningen 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH og så videre

9.4 Vandpumpe

Når du beslutter dig for kapaciteten/tonnage af køleren, vil vi anbefale dig den passende pumpe i KW, hvilken standard vandpumpe er omkring 2 bar. Hvis du har brug for mere højt vandtryk, så bedes du os, når du forespørger.

9.5 Kølemiddel

R22, R410A, R407C, R404A, R134A er valgfrie valg.

R22: god køleeffekt, men R22 betragtes som en kraftig drivhusgas, så det er forbudt i de fleste lande.

R410A: miljøvenlig, R-410A har erstattet R-22 som det foretrukne kølemiddel til brug i bolig- og kommercielle klimaanlæg i Japan, Europa og USA. R-410A fungerer ved højere tryk end andre kølemidler.

R407C: en god erstatning for R22, god køleeffekt.

R404A: velegnet til anvendelse, der kræver lav temperatur (under -10°c).

R134A: en ikke-brændbar gas, der primært bruges som et "højtemperatur" kølemiddel, velegnet til luftkølede kølere, der arbejder ved en høj omgivelsestemperatur over 50 ℃.

9.6 Vælg fordamper

Chillere har generelt to typer fordampere: den ene errustfri stål+ vandtank fordamper, den anden erskal og rør fordamper.

Rustfri stålplade og tankfordamper, som har en indbygget vandtank for mere bekvem brug, så der er ikke behov for ekstra buffertanke. Dette er også vores standard fordamper til chiller, hvis du ikke har buffertank, bruger vi bare denne fordamper til din chiller.

Fordamper af skal- og rørtype, som kræver en ekstra vandbuffertank for at tilslutte .

Forsendelsesmåde for glykolvandkøler til bryggeriindustrien

Som en professionel leverandør og eksportør af glykolkølere til lav temperatur har vi vores egen forsendelsesspeditør til at arrangere forsendelsen. Vores kølemaskine er med krydsfinerpakning, som forhindrer skader under transport og opfylder eksportstandarder. Der er tre måder, hvorpå du kan levere din køleenhed:

1. Skib med luft: Da køleren er med kompressor, vandpumpe og ventilatorer, er det komprimerede kølemiddel og olie inde i kompressoren et farligt emne med mulighed for eksplosion, så det skal frigive det komprimerede kølemiddel før transport. (Det betyder, at vandkøler uden kølemiddel, når du vælger denne forsendelsesmåde. Efter at maskinen ankommer til din destination, skal du tilføje kølemiddel af lokale fagfolk. Flyselskabet anmoder os også om at levere mange dokumenter for at bevise, at køleren ikke er et farligt produkt . Fragtomkostningerne med fly er meget høje, kan være højere end prisen på chiller, så med fly til levering er ikke den transportform, der anbefales til vores kunde.

2. Skib til søs: Transporttiden er længere end med fly, men fragtomkostningerne er billige, og der er ingen grund til at tilføje kølemiddel, efter at udstyret ankommer til destinationen. Denne forsendelsesmåde er den bedst egnede transportform for dig at levere din lokale havn.

3.Hvis du har din egen forsendelsesbeholder hos din anden leverandør i Kina, kan vi hjælpe dig med at levere kølemaskinen til din leverandør i enhver by i Kina.

Hvorfor skal du vælge Tongwei til din leverandør af glykolkølesystem?

▪ Erfaring, du kan stole på

Vi har designet og bygget vandkøler i over 15 år. Fra luftkølede kølere til vandkølede kølere og alt derimellem har vi bygget kølere til næsten enhver industri og enhver applikation.

▪ Hurtigt tilbud

Få et tilbud på dit projekt i dag! Vi giver typisk et tilpasset tilbud inden for 2 timer.

▪ 24/7 kundeservice

Tro på, at vi altid vil være ved din side. Uanset om du har et spørgsmål eller har brug for et tilbud, er der altid nogen, der svarer telefonen 24 timer i døgnet.

▪ Holdbar og pålidelig maskine

Vores produkter er fremstillet af materialer af høj kvalitet, og vi tilbyder en konkurrencedygtig garanti på alle industrielle kølere.
