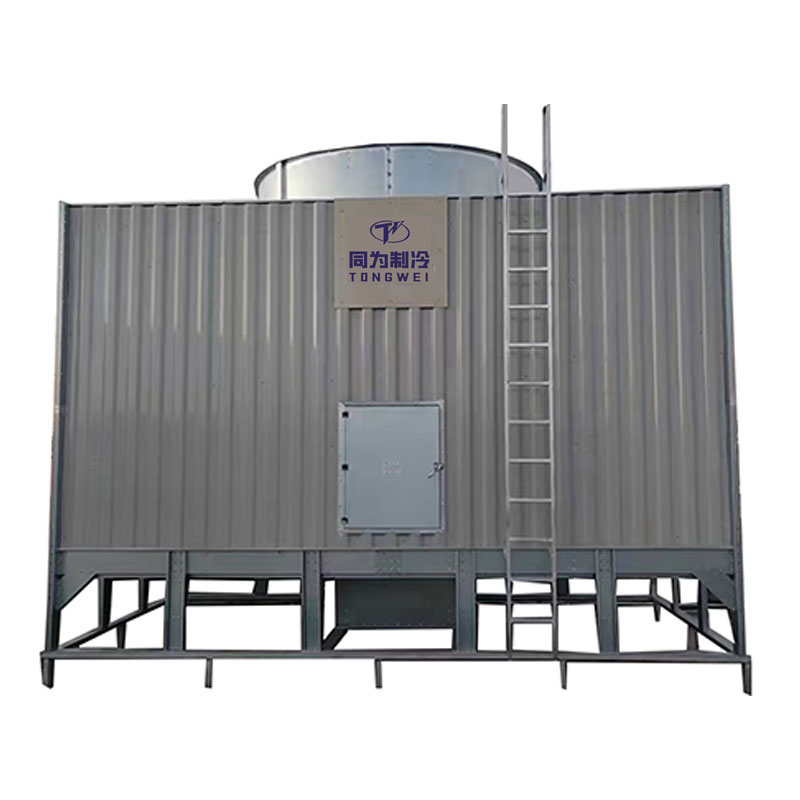

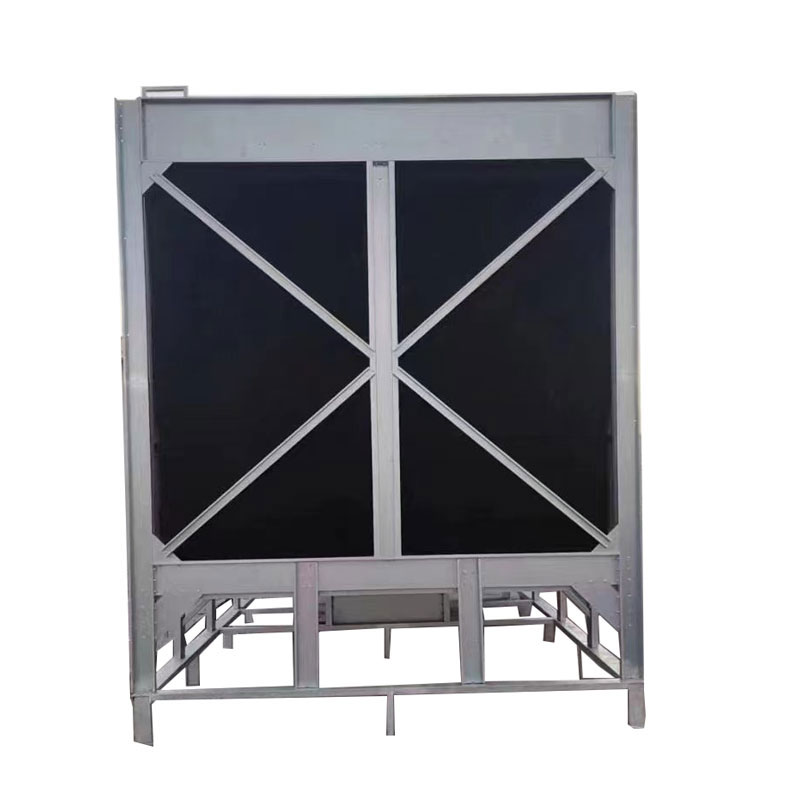

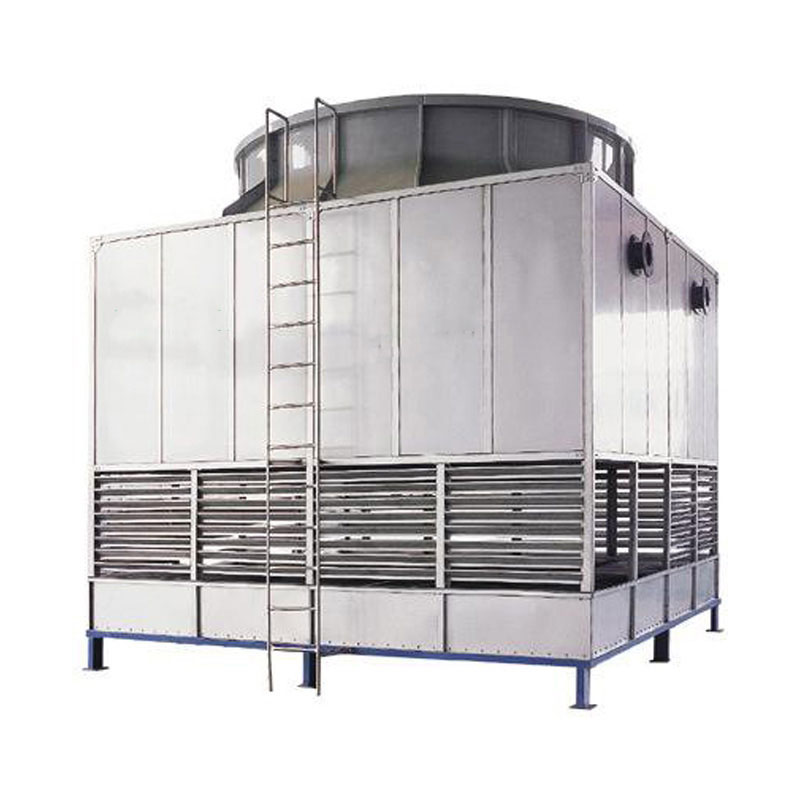

200 ton firkantet type vandkøletårn
  • 200 ton firkantet type vandkøletårn200 ton firkantet type vandkøletårn
  • 200 ton firkantet type vandkøletårn200 ton firkantet type vandkøletårn
  • 200 ton firkantet type vandkøletårn200 ton firkantet type vandkøletårn

200 ton firkantet type vandkøletårn

Som en professionel køletårnproducent i over 15 år er køletårne ​​fremstillet og designet af Tongwei opdelt i et cirkulært tællerstrømkøletårn, et firkantet counter -køletårn, et firkantet krydsstrømkøletår Lager, kemikalier, metallurgi -plettering osv. Vi har alle kølekapaciteter og modeller af forskellige køletårne ​​på lager, der er tilgængelige for dig når som helst, og vi ser frem til at blive dit Happy Water Cooling Tower -leverandør i Kina.

Send forespørgsel

Produkt beskrivelse


200 ton firkantet type vandkøletårn

Hvad er et vandkøletårn?

Et vandkøletårn er en enhed, der afviser spildvarme til atmosfæren ved at afkøle det til en lavere temperatur med en strøm af kølevæske, normalt vand. Et køletårn kan bruge fordampningen af ​​vand til at fjerne procesvarme og afkøle arbejdsvæsken til næsten vådpære lufttemperatur, eller, i tilfælde af et tørt køletårn, skal du stole udelukkende på luft ved hjælp af en radiator til at afkøle arbejdsvæsken til næsten tørpære-lufttemperatur. Kølefilmen vedtager en buet twill-design, som effektivt udvider kontakten og varmeveksling mellem vandcirkulationen i tårnet og køling af en luftet luft, hvilket gør det til at føre til tårnet, hvilket effektivt udvider kontakten og varmeudvekslingen mellem vandcirkulationen i tårnet og køling af køling, hvilket gør det luft, hvilket gør det til at flyde i tårnet, og det mere minimering af luftmodstand. På samme tid vedtager ventilatoren specielt formet bladdesign, der løber mere glat, har lavere støj og højere køleeffektivitet. Køletårnskallen er lavet af glasfiber med høj kvalitet høj styrke, som ikke er korroderet af naturlige faktorer og kemiske stoffer og forbliver frisk. Alle stålkonstruktioner er hot-dip galvaniseret, hvilket er anti-oxidation og anti-korrosion, hvilket gør tårnet mere holdbart.


Almindelige anvendelser inkluderer afkøling af cirkulerende vand i raffinaderier, petrokemiske og andre kemiske planter, termiske kraftværker, atomkraftværker og HVAC -systemer, der bruges til at køle bygninger. Klassificering i henhold til typen af ​​luft, der kommer ind i tårnet: Hovedtyperne af køletårne ​​er naturlige udkast til køletårne ​​og inducerede trækkøletårne.

Vandkøletårn af firkantet type


10 ton til 1000 ton køletårn tekniske specifikationer

8 ton ~ 150 ton køletårn teknisk specifikation
MODEL Ton Tw  8t 10t 15t 20t 25t 30t 40t 50t 60t 80t 100t 125t 150t
Data Nominel strømning m3/h 6.23 7.81 11.7 15.6 19.5 23.4 31.2 39.2 46.8 62.6 78.1 97.6 117
Luftvolumen Cmm 70 85 140 160 200 230 280 330 420 450 700 830 950
Motor KW 0.18 0.18 0.37 0.56 0.75 0.75 1.5 1.5 1.5 1.5 2.25 2.25 2.25
Støjniveau DBA 45.5 47 48 50 52 54 56.5 57.5 58 59 60 60 60
Tør vægt Kg 42 46 54 67 98 116 130 190 240 260 500 540 580
Våd vægt  Kg 180 190 290 300 500 530 550 975 1250 1280 1600 1640 1680
Rør Vand ind  Mm 40 40 50 50 80 80 80 80 100 100 125 125 150
Vandbutik  Mm 40 40 50 50 80 80 80 80 100 100 125 125 150
Flyde over Mm 25 25 25 25 25 25 25 25 25 25 50 50 50
Dræne Mm 25 25 25 25 25 25 25 25 25 25 50 50 50
Flowventil Mm 15 15 15 15 15 15 15 15 20 20 20 20 20
Højde Tower Body Mm 1700 1830 1645 1930 2150 1895 2040 2120 2345 2510 2690 2875 2875
Kabinet Mm 940 1070 855 1140 1385 1130 1255 1255 1290 1455 1595 1780 1780
Luftindløb  Mm 170 170 170 170 245 245 245 245 325 325 325 325 325
Vandbassin Mm 420 420 450 450 450 340 340 420 460 460 450 450 450
Vand ind  Mm 270 270 280 175 175 175 175 230 295 295 300 300 300
Vandudløb Mm 180 180 190 190 115 115 115 125 200 200 230 230 230
Fundament Mm 250 250 250 250 300 300 300 300 300 300 300 300 300
Diameter Udstødningsventilator  Mm 550 635 635 770 770 930 930 930 1180 1180 1450 1450 1450
Vandbassin Mm 920 920 1165 1165 1285 1650 1650 1880 2100 2100 2900 2900 2900
Fundament Mm 554 554 797 797 1016 1016 1170 1170 1600 1600 2495 2495 2495
Ankerbolt Bd 9x3 9x3 9x3 9x3 9x3 9x4 9x4 9x4 11x4 11x4 11x6 11x6 11x6
Materiale Ventilator Fiberglasforstærket Plyyester/Aluminnum -legering
Fan Guard Galvaniseret stål
Motor T.E.F.C. 220V-480V 50Hz/60Hz 3ph
Mo tor support
Shell  Ffiberglass forstærket polyester (F.R.P)
Vandbassin
Sprinklersystem Falum.alloy/PVC -rør
Eliminator Fiberglasforstærket polyester (F.R.P)
Spændingsbjælke Galvaniseret stål
Airinlet support Eplastisk stål/PVC -rør
Tårnstøtte Galvaniseret stål
Stige
Rør PVC -rør
Support på udfyldning Galvaniseret stål
Fyld   PVC -film


175 ton ~ 1000 ton køletårn teknisk specifikation
MODEL Ton Tw 175t 200t 225t 250t 300t 350t 400t 500t 600t 700t 800t 1000t
Data Nominel strømning m3/h 136.8 156.24 175.5 195.12 234 273.24 312.12 329.4 468 547.2 626.4 781.2
Luftvolumen Cmm 1150 1250 1500 1750 2000 2200 2400 2600 3750 3750 5000 5400
Motor KW 3.75 3.75 5.5 5.5 7.5 7.5 11 15 15 18.5 22 22
Støjniveau DBA 60 60 54 55 56 57 59 60 65 66 73 74
Tør vægt Kg 860 880 1050 1080 1760 1800 2840 2900 3950 4050 4700 4900
Våd vægt  Kg 1960 1980 2770 2800 3930 3970 5740 5800 9350 9450 11900 12100
Rør Vand ind  Wi 150 150 200 200 200 200 200 250 250 250 300 300
Vandbutik  Wo 150 150 200 200 200 200 200 250 250 250 300 300
Flyde over AF 50 50 80 80 80 80 80 100 100 100 100 100
Dræne Dr 50 50 80 80 80 80 80 100 100 100 100 100
Flowventil Fv 25 25 40 40 40 40 40 50 50 50 80 80
Hurtig forsyning Qv 25 25 40 40 40 40 40 50 50 50 80 80
Højde Tårn  Th 3515 3515 4170 4170 4360 4360 4550 4550 5310 5510 5660 5860
Motor  MH 350 350 590 590 680 680 710 710 840 840 940 940
Kabinet CH 1965 1965 2060 2060 2160 2160 2180 2180 2430 2630 2680 2880
Luftindløb  Ah 350 350 620 620 620 620 760 760 1020 1020 1020 1020
Vandbassin Wh 850 850 900 900 900 900 900 900 1020 1020 1020 1020
Vand ind/ud Ih 245 245 280 280 280 280 280 280 340 340 340 340
Fundament FH 300 300 300 300 300 300 400 400 400 400 400 400
Er Udstødningsventilator  Red 1750 1750 2135 2135 2440 2440 2745 2745 3400 3400 3700 3700
Vandbassin Wd 3310 3310 4120 4120 4730 4730 5600 5600 6600 6600 7600 7600
Fundament Fd 3400 3400 4300 4300 4920 4920 5760 5760 6760 6760 7500 7500
Ankerbolt Bd 16x8 16x8 16x12 16x12 16x12 16x12 16x24 16x24 25x32 25x32 25x32 25x32
Materiale Ventilator Fiberglasforstærket Plyyester/Aluminnum -legering
Fan Guard Galvaniseret stål
Motor T.E.F.C. 220V-480V 50Hz/60Hz 3ph
Mo tor support
Shell  Ffiberglass forstærket polyester (F.R.P)
Vandbassin
Sprinklersystem Falum.alloy/PVC -rør
Eliminator Fiberglasforstærket polyester (F.R.P)
Spændingsbjælke Galvaniseret stål
Airinlet support Eplastisk stål/PVC -rør
Tårnstøtte Galvaniseret stål
Stige
Rør PVC -rør
Support på udfyldning Galvaniseret stål
Fyld   PVC -film


Funktioner og fordele ved vandkøletårn

»Vores vandkøletårn er med et kompakt design, høj kølingseffektivitet og optager lidt installationsrum.


»Mere perfekt køleydelse end almindelige køletårne, mindre strømforbrug, sparer dig penge.


»Fiberglaskøletårne ​​har fordelene ved korrosionsbestandighed, høj styrke, let vægt, lille størrelse, lille fodaftryk, smukt udseende og holdbarhed og praktisk transport, installation og vedligeholdelse.


»Glasfiberforstærket plastikkøletårn vedtager modstrømning af luftvarmeudvekslingsteknologi, og fyldstoffet bruger modificeret perchlorethylenbølgeplader af høj kvalitet til at diffuse vandsprøjtningsområdet; Ved at dreje vanddistributøren fordeles vandfordelingen jævnt, og køleeffekten forbedres.


»Køletårnet har en rimelig form, stabil luftstrøm, fremragende materiale og lys farve. Overfladebelægningsharpiksen indeholder anti-UV-middel, som er aldringsbestandig, højstyrke, letvægt og korrosionsbestandig.


»Køletårnfyldningsmembran: Brug af modificeret PVC -korrugeret plade med vandrette ribben, stærk vandvægtfordelingsevne, lav modstand, god termisk ydeevne, høj temperaturresistens på 70 grader, lav temperatur - 50 grader og god brandmodstand.

Som en professionel køletårnproducent i over 15 år er produkter fra Tongwei opdelt iEt cirkulært tællerstrømkøletårn, et firkantet tællerstrømkøletårn, et firkantet krydsstrømkøletårnog et stort FRP -køletårn.

Produkter til køletårnserier produceret af vores fabrik er korrosionsbestandige, høje styrke, let, lille størrelse, lille fodaftryk, smuk og holdbar og praktisk til transport, installation og vedligeholdelse.

Derfor er vores køletårn i vid udstrækning brugt i alle sektorer af industrier, såsom aircondition, køling, luftkomprimeringsstation, opvarmningsovn, kondensationsproces og andre kølevandscyklussystemer.


Hvad er formålet med et vandkøletårn?

Et vandkøletårn bruges til at køle vand og er en kæmpe varmeveksler, der fjerner bygningens varme til atmosfæren og returnerer køligere vand til køleren. Vandkøletårne ​​modtager varmt vand fra køleren.

Dette varme vand kaldes kondensatorvand, fordi det får varme i kølenes kondensator. Køleren er normalt på et lavere niveau, såsom en kælder. Formålet med køletårnet er at afkøle vandet, så det kan vende tilbage til køleren for at absorbere mere varme.


Hvordan fungerer et vandkøletårn?

Airconditionudstyr og industrielle processer genererer store mængder varmt vand, der skal afkøles. Det er her industrielle køletårne ​​kommer ind. Det overophedede vand passerer gennem et køletårn, hvor det er recirkuleret og udsat for kølig, tør luft. Varme forlader det cirkulerende køletårnvand gennem fordampning.


Dette kaldes fordampningskøling. Det køligere vand kommer derefter ind i klimaanlægget eller processen for at afkøle enheden, og kølecyklussen gentages igen og igen. Når den varme kondensator kommer ind i køletårnet, passerer vandet gennem nogle dyser, der sprøjter vandet i små dråber, hvilket øger overfladearealet af vandet og giver mulighed for bedre varmetab gennem større fordampning.


Ventilatorens funktion øverst på vandkøletårnet er at bringe luften i bunden af ​​tårnet og bevæge det opad i den modsatte retning til det varme kondensationsvand øverst på enheden. Luften fører varme gennem fordampning af vand fra køletårnet ind i atmosfæren.


Hvorfor har brug for et industrielt vandkøletårn?

Industrielle køletårne ​​er en nøglekomponent i mange kølesystemer og kan findes i industrier såsom kraftværker, kemisk behandling, stålfabrikker og mange fremstillingsvirksomheder, der kræver procesafkøling. Derudover kan kommercielle køletårne ​​bruges til at give komfortafkøling til store kommercielle bygninger såsom lufthavne, skoler, hospitaler eller hoteller.


Industrielle køletårne ​​kan være større end HVAC -systemer og bruges til at fjerne varme, der er absorberet af cirkulerende kølevandssystemer, der bruges i kraftværker, raffinaderier, petrokemiske planter, behandling af naturgas, fødevareforarbejdningsanlæg og andre industrielle faciliteter.

Efterhånden som verdens befolkning er vokset, er verdens efterspørgsel og krav til fremstillede varer også vokset enormt. Dette tvinger den industrielle sektor til at producere flere og flere produkter hver dag og derved generere mere fremstillingsprocesvarme.


Industrielle maskiner og processer, der genererer store mængder varme, skal konstant afkøles, så disse maskiner kan fortsætte med at fungere effektivt. Den mest effektive, effektive og billigste løsning til at fjerne denne varme er at installere et industrielt køletårn.


Komponenter i et vandkøletårn

Rammen og foringsrøret: Dette er tårnets struktur, der normalt er lavet af robust materiale som metal eller glasfiber.

Fyldningen: Det er her handlingen sker. Fyldningen øger kontaktområdet mellem luften og vandet.

Det kolde vandbassin: Dette opsamler det afkølede vand i bunden af ​​tårnet, hvor det sendes tilbage for at afkøle den industrielle proces.

Drift Eliminators: Disse fyre fanger vanddråber, der kunne føres væk med den flugtende luft.

Fansen: De trækker luft gennem tårnet og hjælper fordampningsprocessen.


Typer af vandkøletårne

Ikke alle tårne ​​er egnede til alle applikationer. Vandkøletårne ​​er designet og fremstillet i flere typer og fås i mange størrelser. Når man bestemmer det rigtige tårn til et projekt, er det vigtigt at forstå de forskellige typer og deres fordele og begrænsninger. Under visse vandbehandlingsbetingelser er køleeffekten en af ​​de vigtige præstationer i køletårnet. Når man vælger et vandkøletårn, er hovedvæsenet, om der er særlige krav til afkølingsgrad, kølevandsvolumen og våd pæretemperatur. Det installeres normalt et sted med god ventilation.


I henhold til strømningsretningen af ​​varmt vand og luft er der tværstrømning (AC) køletårne ​​og modstrømningskøletårne.


Tværstrømkøletårne

I tværgående køletårne ​​strømmer vandet lodret gennem fyldningen, mens luften strømmer vandret, over strømmen af ​​det faldende vand.

Det bruges ofte i boligområder med strenge støjbehov og er det mest almindeligt anvendte kølecirkulationstårn i klimaanlægget.

Energibesparelse, lavt vandtryk, lille vindmodstand, lavhastighedsmotor, ingen dryppende støj og vindstøj, let vedligeholdelse af fyldning og vandfordelingssystem.

Det skal bemærkes, at rammen har brug for 40% mere fyldstofvolumen, når der udveksles varme. Fyldstoffet er let at ældre, vandfordelingshullerne er let at blive blokeret, anti-icningen er ikke god, og fugtens tilbagestrømning er stor. Fordelene ved tværtårne ​​på tværs af flow er nøjagtigt ulemperne ved modstrømningstårne.



Modflowkøletårne

Modflowkøletårne ​​er designet, så luft flyder lodret opad, modsat strømmen af ​​vand, der falder ned gennem fyldningen.

På grund af denne lodrette luftstrøm er det ikke muligt at bruge de åbne tyngdekraftstrømbassiner, der er typiske for tværstrømsdesign. I modsætning hertil bruger modstrømstårne ​​et tryk-spray-system af røretypen til at sprøjte vand på toppen af ​​pakningen.

Da luft skal være i stand til at passere gennem sprøjtesystemet, skal afstanden mellem kanalerne og dyser være længere fra hinanden for at undgå at begrænse luftstrømmen.


I henhold til cirkulerende vandkredsløb er der åbent vandkøletårn og lukket tårn af lukket type


Åben type køletårn

Ved at sprøjte cirkulerende vand på glasfiberfyldstoffet opnås varmeudveksling gennem kontakten mellem vand og luft, og derefter driver en ventilator luftstrømmen i tårnet for at cirkulere og tager den varme luftstrøm efter at have udvekslet varme med vandet og derved opnå afkøling.


Køletårn af lukket type

  ▷ Det lukkede køletårn har en fuldstændig lukket cirkulation af kølingsmedium, som kan forhindre affald i at komme ind i kølingsrørledningssystemet og fordampningstab af kølemediet.

  ▷ Brug blødt vand som kølemedium, ingen skalering, ingen tilstopning af rørledninger og færre fiaskur.

  ▷ Vedtagelse af dobbeltkølingsmetoder til luftkøling og sprayvandsfordampning og varmeabsorption er køleeffektiviteten høj.

  ▷ Enheden er lille i størrelse, tager lidt plads, er let at flytte og placere og kræver ikke konstruktion af en pool.

  ▷ Ved hjælp af automatiseret intelligent kontrol kan køletilstand automatisk ændres i henhold til arbejdsvilkårene, og operationen er enkel og pålidelig.

  ▷ Det har en bred vifte af anvendelser og kan direkte køle slukningsvæsken, olie, alkohol og andre medier, der ikke har nogen ætsende effekt på varmeveksleren. Mediet har intet tab og har stabil sammensætning.


Køletårnens effektivitet og vedligeholdelse

Korrekt vedligeholdelse er nøglen til at optimere køletårnens effektivitet og forlænge køletårnens levetid. Dette inkluderer rutinemæssige inspektioner, reparationer og forebyggende foranstaltninger til at opdage og løse potentielle problemer tidligt. Her er en oversigt over de forskellige trin, der er involveret i vedligeholdelse af køletårn.


Regelmæssig rengøring

At holde dit køletårn rent er kritisk for dets optimale drift. Dette inkluderer rengøring af puljen for at fjerne ethvert sediment og forhindre algevækst, som kan blokere vandstrømmen og reducere køleeffektiviteten. Derudover skal fyldende medier i tårnet holdes rent for at sikre maksimal luftvandskontakt.


Vandbehandling

Kvaliteten af ​​køletårnvand påvirker direkte ydelsen af ​​køletårnet. Regelmæssig vandbehandling, herunder brugen af ​​biocider, algicider og antiskalanter, kan forhindre problemer såsom korrosion, skalering og biologisk vækst, der kan skade køletårne ​​og reducere deres effektivitet.


Mekanisk komponentinspektion

De mekaniske dele af køletårnet, såsom fans, motorer, bælter osv., Skal kontrolleres regelmæssigt for tegn på slid. Hurtig udskiftning eller reparation af disse komponenter kan forhindre fejl og opretholde tårnydelse.


Overvåg køletårnens ydeevne

Regelmæssig præstationsovervågning er kritisk for at sikre, at dit køletårn fungerer så effektivt som muligt. Dette inkluderer sporing af nøgleparametre såsom vandstrømningshastighed, luftstrømningshastighed og kølekapacitet. Eventuelle væsentlige ændringer i disse parametre kan indikere et problem, der kræver øjeblikkelig opmærksomhed.


Sæsonforberedelser

Da køletårne ​​udsættes for elementerne, skal de være forberedt på forskellige sæsoner. For eksempel er det vigtigt at vinterkøle køletårne ​​korrekt, før vinteren går ind. I stedet involverer det at forberede sig til sommeren at sikre, at køletårne ​​kan håndtere de højere belastninger, der er forbundet med varmere vejr.


Forsendelsesmåde til køletårn

Som en professionel leverandør af vandkøletårn og eksportør har vi vores egen forsendelsesforsporger til at arrangere forsendelsen. Og køletårnet er med stort volumen, så generelt vil kunderne vælge leveringtil søs, hvis kunden vælger LCL ad søvejen, pakker vi køletårnet med krydsfinerboks; hvis kunden vælger FCL ad søvejen, indlæser vi bare køletårnet i beholderen.


Hvorfor skal du vælge Tongwei til din leverandør af køletårn?

▪ Erfaring, du kan stole på

Vi har designet og bygget vandafkøling og køletårn i over 15 år. Fra køler til vandkøletårn og alt derimellem har vi bygget kølere til næsten enhver branche og enhver applikation.


▪ Hurtigt citat

Få et tilbud på dit projekt i dag! Vi leverer typisk et brugerdefineret tilbud inden for 2 timer.


▪ Kundeservice 24/7

Tro, at vi altid vil være ved din side. Uanset om du har et spørgsmål eller har brug for et tilbud, er der altid nogen, der besvarer telefonen 24 timer i døgnet.


▪ Holdbar og pålidelig maskine

Vores produkter er fremstillet af materialer af høj kvalitet, og vi tilbyder en konkurrencedygtig garanti på alt industrielt køletårn.
