Tongwei er en førende Kina 15 ton bærbar luftkølet glycol Scroll Chiller -5C producenter og leverandører. En glykolkøler, også kaldet en lavtemperaturkøler eller glykolkølesystem, er en industriel proceskøler, der bruger en vand- og glykolblanding som et kølemiddel, der gør det muligt effektivt at overføre varme og opretholde temperaturkontrol i forskellige former for industrielle applikationer, især i applikationer, der involverer kølevæsker eller udstyr. Glykol anbefales til alle køleenheder, når driftstemperaturerne er under 41°F (5°C). vores store erfaring med lavtemp-kølere leverer pålidelige konstruerede løsninger til ethvert procesbehov.

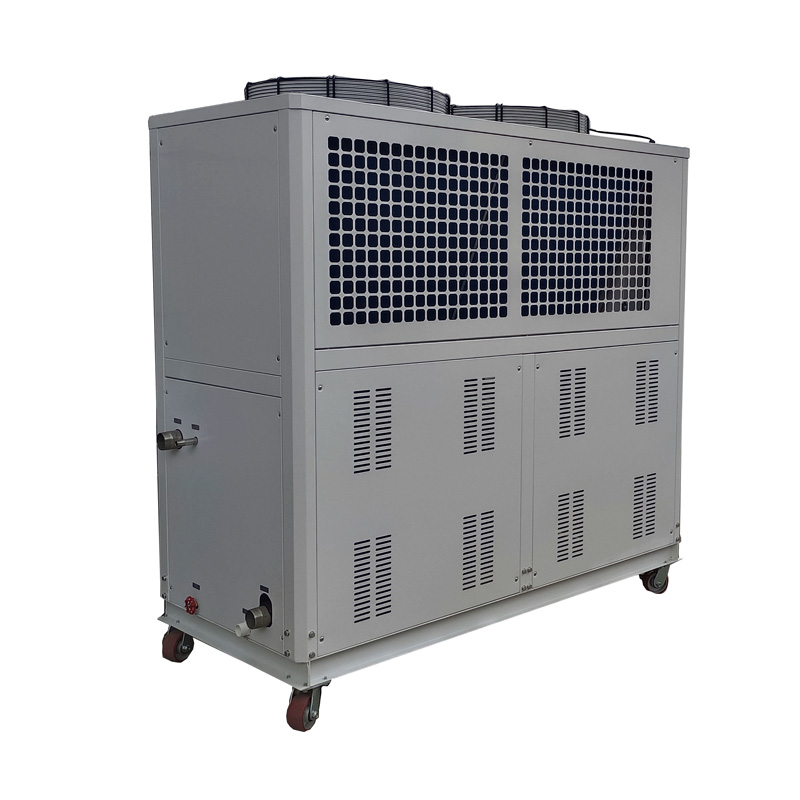

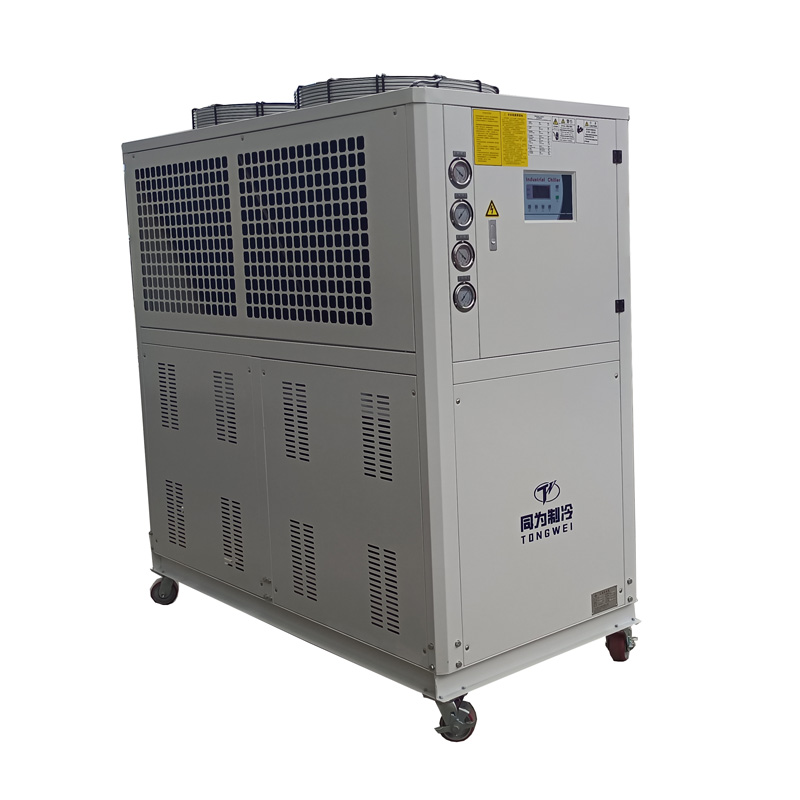

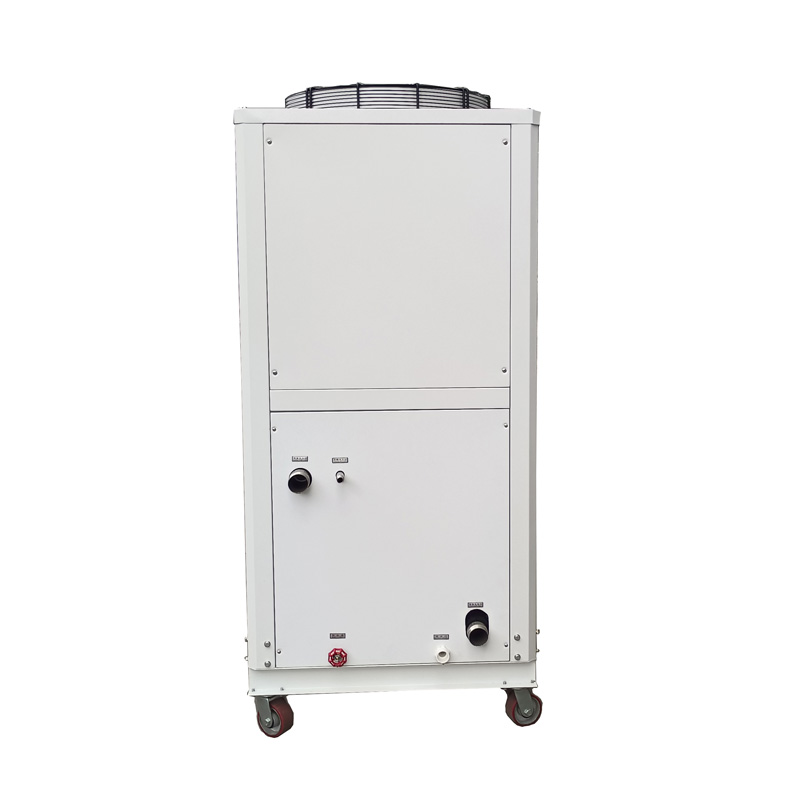

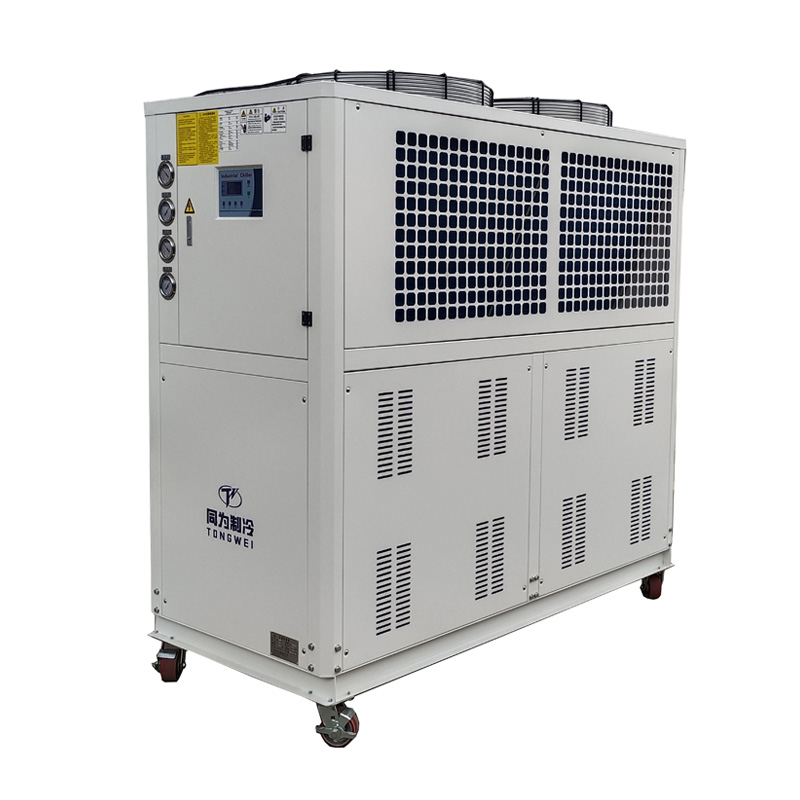

20 HK tons bærbar luftkølet glycol Scroll Chiller model TW-20AL inkluderer to 10 hk flertrins hermetiske scroll-kompressorer, der bruger R404a kølemiddel. Kølemidlet er en ikke-nedbrydende ozongas og anses for at være miljøvenlig.
Tongwei er en professionel producent og leverandør af lavtemperaturkølere i Kina med 15 års køleerfaring, vi garanterer produktionen af det bedste industrielle kølesystem med fantastiske specifikationer og super garantitilbud.
Vi har opfindsomheden og konstruerede løsninger til at løse selv de mest udfordrende lavtemp-kølerebehov.
Model |
TW-20AL |
||||
nominel kølekapacitet |
KW |
-5℃ |
29.5 |
||
-10℃ |
26.4 |
||||
-20℃ |
16.9 |
||||
Temperaturområde for afkølet vand |
℃ |
-30~10 |
|||
Max strømforbrug |
kw |
18.8 |
|||
Fuld last |
Amp |
46 |
|||
strømkilde |
|
3PH-380V-50HZ (Standard) 3PH-220-480V-60HZ(Tilpasset) |
|||
kølemiddel |
type |
|
R404a |
||
styring |
|
Eksternt afbalanceret termostatisk ekspansionsventil |
|||
kompressor |
type |
|
hermetisk rulletype |
||
strøm |
kw |
7,5*2 |
|||
kondensator |
type |
|
Effektiv aluminiumslameller i kobber + lavstøjsvag ekstern rotorventilator |
||
luftvolumen |
m3/t |
2000 |
|||
ventilator motor |
kw |
0,85*2 |
|||
fordamper |
type |
|
SS Plade Type Fordamper(Standard) Skal og rør fordamper(Tilpasset) |
||
Kølet vandflow (M3/h) |
-5℃ |
5.7 |
|||
-10℃ |
4.5 |
||||
-20℃ |
2,85 |
||||
Indløbs- og udløbsrør |
tomme |
2 |
|||
Vandpumpe |
strøm |
kw |
2.2 |
||
Maks. Tryk |
Bar |
18 |
|||
sikkerhedsanordninger |
Kompressor overophedningsbeskyttelse, overstrømsbeskyttelse, høj- og lavtryksbeskyttelse, overtemperaturbeskyttelse, trafikbeskyttelse, fasesekvens/fasetabsbeskyttelse, lavniveaubeskyttelse, frostbeskyttelse |
||||
dimension |
mm |
2020*950*1845 |
|||
vægt |
kg |
835 |
▪ Mikroprocessorcontroller med RS-485 kommunikationsprotokol understøttet version tilgængelig på anmodning.
▪ Køleren er med en tankindikatoralarm for lavt niveau, som tændes, når væskeniveauet i tanken falder til under den normale værdi
▪ Højkvalitets loddet plade/skal og rør som varmeveksler
▪ Indløbs- og udløbsvandomløbsventiler er udstyret til at justere vandtrykket efter behov
▪ Vandbeholderens skueglas gør det muligt at kontrollere vandstanden og vandkvaliteten med et øjeblik.
▪ Panasonic/Danfoss scrollkompressor med miljøvenlig R404a kølemiddel
▪ Enkel og nem installation lave vedligeholdelsesomkostninger
▪Chiller udstyret med følgende sikkerhedsbeskyttelser: Overbelastningsbeskyttelse, Invers fase Alarm, Høj/Lavtryk Alarm, Vandflow, Vandstandsindikator, Anti-Frost beskyttelse
Kompressoren er nøglemotoren i lavtemperaturkøler, fordi den producerer trykvariationer for at omrøre kølemidlet.
Til 20 hk lavtemperaturkøleenhed, som er med to enheder 20 HK Panasonic/danfoss mærke kompressor, der bruger R404a kølemiddel, er dette mærke kompres med høj køleeffektivitet, lav støj, energibesparelse, miljøbeskyttelse og holdbarhed, sikkerhed og stabilitet.
Panasonic kompressor
Fordamperen er en afgørende komponent i glykolkølesystemet, da det er ansvarligt for at udvinde varme fra væsken, der afkøles, den er placeret mellem kompressoren og ekspansionsventilen. Der er tre typer fordampere:spole i vandtank fordamper, skal og rør fordamper, 304SS rustfri stål plade type fordamper.
Spole i SS vandtankfordamper
SS Plade Type+ Vandtankfordamper
Skal og rørfordamper
Vandpumpen er designet til at øge trykket og flowet af det kølede vand i et lukket rum. Vandtryksvandpumpen til chiller er omkring 2 bar, men hvis du har brug for mere højere vandtryk, så fortæl os, når du forespørger. For eksempel, når du bruger kølere til at køle flaskeblæsemaskine, skal vandtrykket til vandpumpen være omkring 4 bar.
Vandpumpe
Højtryks vandpumpe
Kondensatoren til lavtemperaturkøler er udstyret med effektive tværsømme finner og kobberrør med hungevind for høj varmevekslingseffektivitet og god stabilitet. Dens funktion er at afkøle kølemiddeldampen, der frigives fra kompressoren, til en væske eller gas-væske blanding.
Aluminiumsfinne+blæser kondensator
Tongwei kølere bruger præcisions digital temperaturcontroller, den RS485 kommunikationsport, som kan udføre fjernovervågning og kontrol. Enkel betjening, lav fejlrate, høj sikkerhedsfaktor, nem installation.

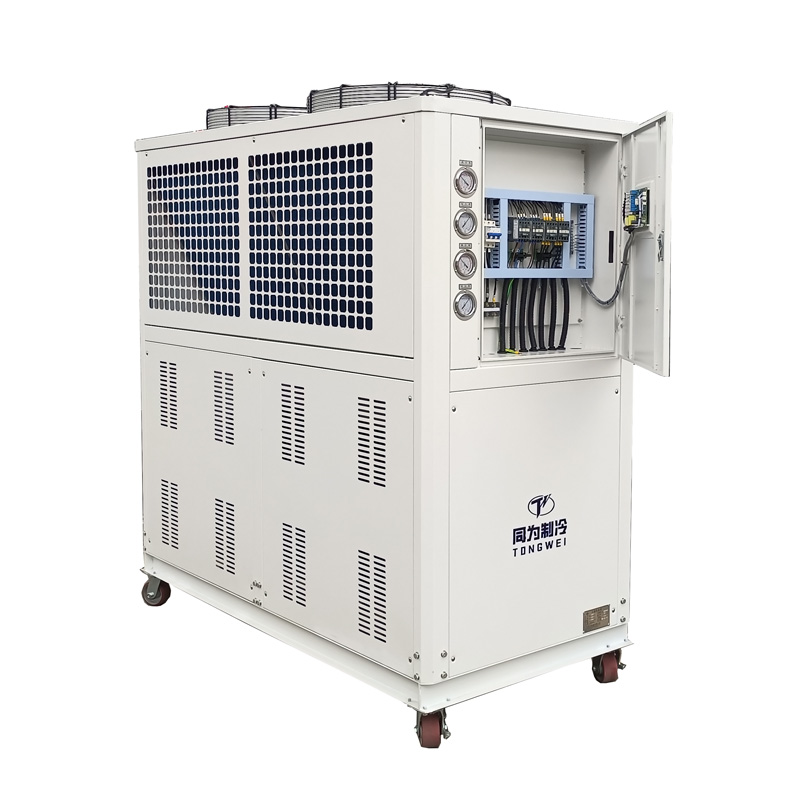

Kontrolpanel
Der er to typer lavtemperaturkølere: den ene erluftkølet lavtemperaturkøler, den anden ervandkølet lavtemperaturkøler ;Luftkølede lavtemperaturkølerebrug den omgivende luft til at aflede varme fra bryggeprocesserne. De er energieffektive, pladsbesparende og mindre vedligeholdelse, der hjælper med at spare penge.
Vandkølede lavtemperaturkølerebruge vand fra et eksternt vandkøletårn til at aflede varme fra bryggeprocesserne. Disse systemer har længere levetid, relativt støjsvage og mere ensartet køleydelse end den luftkølede bryggerikøler.
Luftkølet lavtemperaturkøler
Vandkølet lavtemperaturkøler
Installation af luftkølet lavtemperaturkøler
Installation af luftkølet lavtemperaturkøler
Skal du vælge en luftkølet eller vandkølet lavtemperaturkøler? Kontakt os for at få hjælp til at finde den bedste løsning for dig.
Lav temperatur Scroll Chiller Lav temperatur skruekøler
▪ 1hp-60HK Over 60HK
▪ Danfoss/Panasonic Scroll Compressor Hanbell/Bitzer skruekompressor
▪ Bygget med vandtank og vandpumpe Uden vandtank og vandpumpe
Luftkølet glycol Scroll Chiller
Luftkølet glykolskruekøler
Det mest almindeligt anvendte kølemiddel i en chiller er vand eller en blanding af vand-glykol. Glykolbaserede kølemidler består af enten ethylenglycol eller propylenglycol. Den største fordel ved glykolkølemidler er deres frostbeskyttelsesegenskaber. Rent vand fryser ved 0 grader C, mens 30% ethylenglycol fryser ved -14 grader C. Glykolblandingernes lave frysepunkt gør dem ideelle til at køle emner, der er under vands frysepunkt. Selvom glykol har en lavere varmekapacitet end vand (hvert kilogram glykol er lettere at opvarme end et kilogram vand), gør den høje temperaturforskel det muligt for glykolblandingen at aflede varmen hurtigere end rent vand. Glykolblandingerne er mere velegnede til anvendelser, hvor køleren hurtigt skal aflede et stort antal varme. Ud over at give fremragende varmeoverførselsparametre har glykol en tendens til at modvirke algevækst i varmeoverførselsudstyr.
Ejendom |
Ethylenglycol |
Propylenglycol |
Frysepunktsdepression |
Mere effektiv |
Mindre effektiv |
Varmeoverførselseffektivitet/kapacitet |
Bedre |
Mindre |
Viskositet |
Nederste |
Højere |
Antændelighed |
Lav |
Lav |
Kemisk iltbehov |
Lav |
Højere |
Biologisk nedbrydende |
Nedbrydes i 10-30 dage |
Bruger mere end 20-30 dage for at nedbrydes |
Kræftfremkaldende |
Ingen |
Ingen |
Giftig |
Højt niveau af akut, når det tages oralt, retter sig mod nyrerne |
Lavere niveau af akut |
Hudirriterende |
Lav |
Lav |
En glykolkøler er sammensat af en kølekomponent og rør, der indeholder en vand-glykolblanding som kølemiddel. Afkølet væske fra køleenheden kanaliseres gennem rørene forbundet med en termisk veksler, der omgiver en opvarmet proces. Efter optagelse af varme fra den tilhørende proces, returneres den varme kølevæske til køleenheden til afkøling, hvorefter processen gentages.
En glykolkøler består af en kompressor, en fordamper, en kondensator, et drosselelement og et elektrisk styresystem. Lad os se, hvad der er arbejdsprincippet for en glykolkøler:
Glykolchiller arbejdsprincip
Det er vigtigt at bruge det korrekte forhold mellem glykol og vandblanding i kølesystemet afhænger af den koldeste temperatur, du har brug for under drift, da utilstrækkelig glykol kan få systemet til at fryse, muligvis sprænge rør og endda ødelægge kølerens fordamper, endda kan beskadige glykolkøler, mens for meget glykol til et kølesystem vil resultere i et ineffektivt system.
Men hvad er det bedste forhold for glykol- og vandblandinger? Se venligst nedenfor glykolforholdet mellem glykol og vandblandinger til glykolkøleren i din afkølingsproces:
Glycol |
Vand |
Vandtemperatur |
16 % |
84 % |
0℃ |
24 % |
76 % |
-5℃ |
32 % |
68 % |
-10℃ |
40 % |
60 % |
-15℃ |
45 % |
55 % |
-20℃ |
50 % |
50 % |
-25℃ |
55 % |
45 % |
-30℃ |
Glykolkøler er en specifik slags kølesystem, som bruges til at køle en række forskellige væsker og andre industrielle applikationer.
Ved at bruge en glykolkøler kan du opnå den lave temperatur til din industrielle brug, du har brug for.
Glykolkølere bruges mest til under disse industrier:
I bryggerier bruges glykolkøleren til afkøling af urten, kontrol af fermentering, crash-kølebeholdere, forpakning og produktopbevaring.
Glykolkøler til bryggerier
Glykolkølere er meget udbredt i fermenteringsprocessen, koldstabilisering og rumkøling.
Glykolkøler til vingårde
Gæringskontrol kræver kritisk vandtemperaturkontrol. Glykolkøler kan give kold afkøling af juice og mælk, også kold opbevaring af slutproduktet.
Glykolkøler til cidermøller
Under fermenteringsprocessen vil glykolkøleren give et stabilt kølemiddel til cirkulation mellem destillationstanke og destillationstanke til varmefjernelse.
Glykolkøler til destillerier
Glykolkølere kan levere kølevæske ved lav temperatur for at garantere sikkerheden og ensartet kvalitet af frosne fødevarer, fødevareforarbejdningsvirksomheder har brug for en lavtemperaturkøling dag ud og dag ind.
Glykolkøler til fødevareindustrien
En korrekt designet mejeriglykolkøler kan afkøle mælken meget hurtigt for at hjælpe med at holde mælketemperaturer (og bakterievækst) under kontrol, når den overføres fra malkestalden til dens isolerede tank.
Glykolkøler til mejeriprodukter
Har du brug for en glykolkøler til en applikation, der ikke er nævnt her? Kontakt os, så skræddersyr vi en prisbillig løsning til netop dine behov.
Der er fire vigtige chiller-specifikationer, du skal overveje, når du vælger en chiller til din anvendelse: kølekapaciteten til chiller, den spænding, der kræves til drift, den tilhørende pumpehestekræfter og flowhastighed (kontakt os for tilpasset valg), kølemiddel og fordamper type.
Der er to typer glykolkølere: den ene er luftkølet, den anden er vandkølet.
Luftkølede glykol scroll kølerebruge aluminiumsfinne+blæser som kondensatorer, der ligner "radiatorerne" i en bil. De bruger en blæser til at tvinge luft gennem kølemiddelspiralen. Medmindre de er specielt designet til høje omgivende forhold, skal luftkølede kondensatorer fungere effektivt ved en omgivende temperatur på 45 ℃ eller mindre.
Vandkølet glykol scroll-kølerbrug skal og rør som kondensatorer. Varmen kommer ind i kondensatorvandet fra kølemiddeldampen. Det varme kondensatorvand pumpes derefter til vandkøletårnet, hvor varmen fra processen til sidst udledes til atmosfæren.
En af de oftest spørger om, hvordan vi kan kende kølekapaciteten for kølere. Vi bruger KW, Ton, But/h, Kcal/h til at vælge kølekapacitet:1 KW=860 kcal/h; 1 TON=3,517 KW; 1 KW = 3412 Btu/h;
Der er også en formel til at beregne kølekapaciteten for chiller:.
Kølekapacitet(kw)= Flowhastighed(m3/h)*Temperaturændring(T1-T2)/0,86
Varmebelastning= C(specifik varme)* M(kvalitetsydelse pr. time)*Temperaturændring(T1-T2)
Overdimensioner køleren med 20 % ideel størrelse i KW = KW x 1,2
Bemærket: T1: Indgående vandtemperatur (℃) T2: Påkrævet afkølet vandtemperatur (℃)
For eksempel, hvilken størrelse køler kræves der for at køle 10m³ vand fra 35°c til 15°c på 1 time?
Temperaturdifference = 35℃-15℃=20℃
Vandflow = 10 m³/time
Kølekapacitet i KW = 10 x 20 ÷ 0,86 = 232 KW
Overstørrelse køleren = 232 x 1,2 = 278,4KW
278,4 kw kølekapacitet til chiller er påkrævet.
Forskellige lande og regioner har forskellige standarder for industriel elektricitet, de almindelige strømforsyninger er208-230V, 380-420V,440-480V,50Hz eller 60Hz, 3-faset.
Sådan i Filippinerne er strømforsyningen 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;
i Singapore og Malaysia er strømforsyningen 415V 50HZ 3PH;
i Mexico er strømforsyningen 220V 60HZ 3PH;
I USA er strømforsyningen 208V 60HZ 3PH; 575V 60HZ 3PH; 480V 60HZ 3PH og så videre
Når du beslutter dig for kapaciteten/tonnage af køleren, vil vi anbefale dig den passende pumpe i KW, hvilken standard vandpumpe er omkring 2 bar. Hvis du har brug for mere højt vandtryk, så bedes du os, når du forespørger.
R22, R410A, R407C, R404A, R134A er valgfrie valg.
R22: god køleeffekt, men R22 betragtes som en kraftig drivhusgas, så det er forbudt i de fleste lande.
R410A: miljøvenlig, R-410A har erstattet R-22 som det foretrukne kølemiddel til brug i bolig- og kommercielle klimaanlæg i Japan, Europa og USA. R-410A fungerer ved højere tryk end andre kølemidler.
R407C: en god erstatning for R22, god køleeffekt.
R404A: velegnet til anvendelse, der kræver lav temperatur (under -10°c).
R134A: en ikke-brændbar gas, der primært bruges som et "højtemperatur" kølemiddel, velegnet til luftkølede kølere, der arbejder ved en høj omgivelsestemperatur over 50 ℃.
Chillere har generelt to typer fordampere: den ene erspole i vandtankens fordamper, den anden erskal og rør fordamper.
Spole- og tankfordamper, som har en indbygget vandtank for mere bekvem brug, så der er ikke behov for ekstra buffertanke. Dette er også vores standard fordamper til chiller, hvis du ikke har buffertank, bruger vi bare denne fordamper til din chiller.
Fordamper af skal- og rørtype, som kræver en ekstra vandbuffertank for at tilslutte .
Som en professionel leverandør og eksportør af glykolkølere til lav temperatur har vi vores egen forsendelsesspeditør til at arrangere forsendelsen. Vores kølemaskine er med krydsfinerpakning, som forhindrer skader under transport og opfylder eksportstandarder. Der er tre måder, hvorpå du kan levere din køleenhed:
1. Skib med luft: Da køleren er med kompressor, vandpumpe og ventilatorer, er det komprimerede kølemiddel og olie inde i kompressoren et farligt emne med mulighed for eksplosion, så det skal frigive det komprimerede kølemiddel før transport. (Det betyder, at vandkøler uden kølemiddel, når du vælger denne forsendelsesmåde. Efter at maskinen ankommer til din destination, skal du tilføje kølemiddel af lokale fagfolk. Flyselskabet anmoder os også om at levere mange dokumenter for at bevise, at køleren ikke er et farligt produkt . Fragtomkostningerne med fly er meget høje, kan være højere end prisen på chiller, så med fly til levering er ikke den transportform, der anbefales til vores kunde.
2. Skib til søs: Transporttiden er længere end med fly, men fragtomkostningerne er billige, og der er ingen grund til at tilføje kølemiddel, efter at udstyret ankommer til destinationen. Denne forsendelsesmåde er den bedst egnede transportform for dig at levere din lokale havn.
3.Hvis du har din egen forsendelsesbeholder hos din anden leverandør i Kina, kan vi hjælpe dig med at levere kølemaskinen til din leverandør i enhver by i Kina.
